Entrée/sortie > Outils > Lire sélection (36)
|
Permet de lire et d'ajouter un dessin sous forme de sélection dans le dessin courant.
La sélection est positionnée par rapport à son origine. Durant le déplacement, il est possible d'effectuer une rotation, un changement d'échelle ou une symétrie de manière interactive à l'aide des touches suivantes:
[s] changement d'échelle
[r] rotation
[x, y] coordonnées absolues
[rx, ry] coordonnées relatives
[sy] symétrie en fonction d'un angle donné
[*, /] changement d'échelle en fonction du pas défini dans Modif préférences
[+, -] changement de l'orientation du pas défini dans Modif préférences
[Shift]+[Tab] positionnement libre ou aligné sur un contour
Pendant l'exécution de la fonction, l'utilisation de la fonction Modif permet de modifier les valeurs suivantes:
ECHELLE: changement d'échelle
ANGLE: angle de la pièce
SYMETRIE: symétrie en fonction d'un angle donné
POSITIONNEMENT: libre, aligné ou perpendiculaire

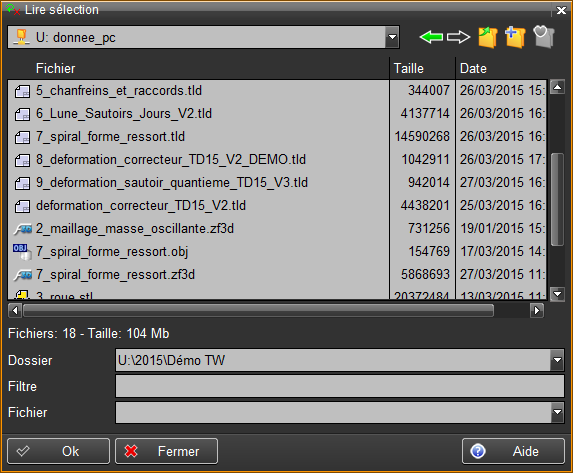

Choix du fichier à lire sous forme de sélection:
La fonction Modif :
Sur un fichier donne les caractéristiques de celui-ci: propriétaire, groupe, date et heure, protections.
Sur la zone Catalogue permet de changer de dossier.
Sur la zone Fichier permet de mettre un filtre de recherche.
La fonction Active fonction :
Sur un fichier affiche le dessin ou le type fichier dans une petite fenêtre.
Sur la zone Catalogue permet de bloquer le dossier de recherche.
Sur la zone Fichier permet de bloquer le filtre de recherche choisi.
|
