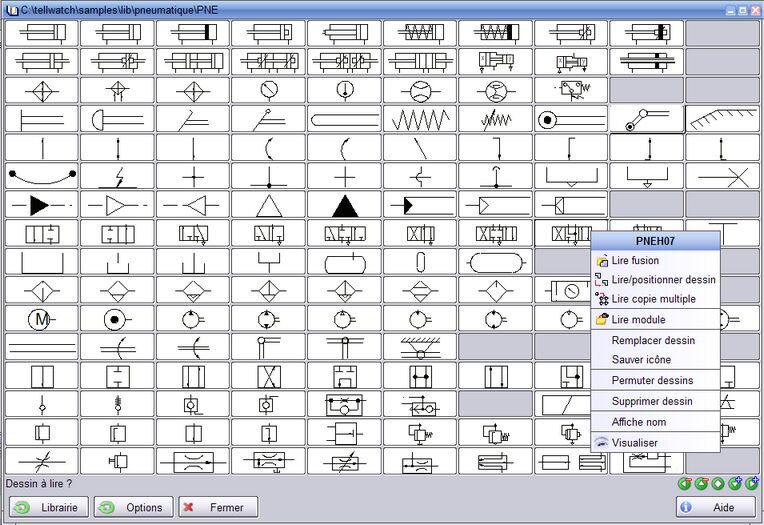

AFFICHE LIBRAIRIE

Permet d'appeler la fenêtre librairie.
Les éléments contenus dans une librairie peuvent être directement lus dans le tableau et être ajoutés au dessin courant.
Il est possible de choisir une autre librairie dans l'arborescence de fichiers. Les modifications apportées à une librairie (suppression, ajout d'éléments...) sont automatiquement sauvegardées.



L'utilisation de la fonction Modif sur une case affiche les options suivantes:

Si la case contient un élément:
LIRE DESSIN: Lecture et positionnement "libre" de l'élément.
LIRE / POSITIONNER DESSIN: Lecture et positionnement "aligné" de l'élément.
SAUVER ICONE: Sauvegarde d'une icône qui sera affichée dans la case à la place de l'élément lui-même.
PERMUTE DESSIN: Déplacement des éléments dans la fenêtre librairie.
SUPPRIMER DESSIN: Suppression de l'élément. Cette action est irréversible.
SUPPRIMER ICONE: Suppression de l'icône et affichage de l'élément lui-même dans la case.
AFFICHE NOM: Affichage du nom du fichier dans lequel est stocké l'élément de librairie.
VISUALISER: Visualisation de l'élément contenu dans la case.

Si la case est vide:
SAUVER SELECTION: Sauvegarde de la sélection dans la case de librairie choisie.
AFFICHE NOM: Affichage du nom du fichier dans lequel est stocké l'élément de librairie.

L'élément de librairie est positionné par rapport à son origine. Durant le déplacement, il est possible d'effectuer une rotation, un changement d'échelle ou une symétrie de manière interactive à l'aide des touches suivantes:
[s] changement d'échelle
[r] rotation
[x, y] coordonnées absolues
[rx, ry] coordonnées relatives
[sy] symétrie en fonction d'un angle donné
[*, /] changement d'échelle en fonction du pas défini dans Modif préférences
[+, -] changement de l'orientation du pas défini dans Modif préférences
[Shift]+[Tab] positionnement libre ou aligné sur un contour
[Tab] rotation de l'élément 0° ou 90°.

Pendant le positionnement, l'utilisation de la fonction Modif permet de modifier les valeurs suivantes:
ECHELLE: changement d'échelle
ANGLE: angle de la pièce
SYMETRIE: symétrie en fonction d'un angle donné
POSITIONNEMENT: libre, aligné ou perpendiculaire
