Sauver PDF

SAUVER PDF

Entrée/sortie > Conversion > Sauver PDF (1232)

Enregistrement du dessin 2D courant au format PDF.

Il faut au préalable avoir configurer un traceur de type PDF dans la liste des traceurs de la station avec la fonction Modif Station. La fonction 'Sauver PDF' utilise le premier tracer au format PDF de la liste des traceurs de la stations.

Si ce n'est pas fait la fonction Sauver PDF genère un fichier PDF sans paramétrage possible. La fonction Sauver PDF est identique à la fonction Sauver tout en sélectionnant le format de sortie PDF.

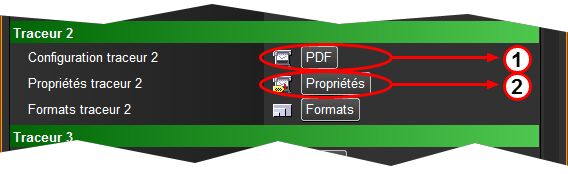

Configuration d'un traceur PDF avec Modif station.

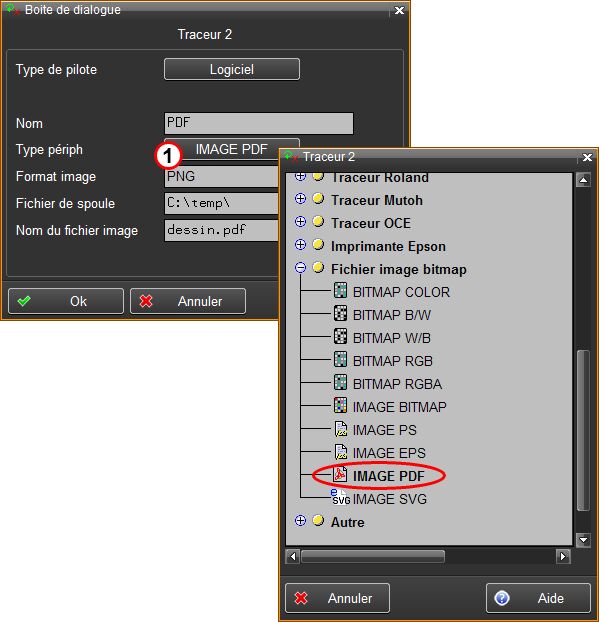

1. Sélectionner 'Configuration traceur #', puis 'Type périf', puis dans le groupe 'Fichier image bitmap' choisir le format de sortie 'IMAGE PDF'

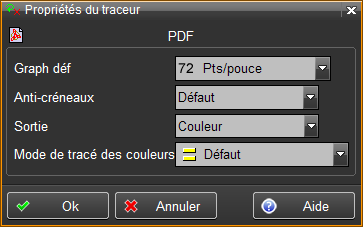

2. Sélectionner 'Propriétés traceur #', et choisir le type de sortie désiré.

Graph déf	La définition graphique est utilisée pour la sortie des images bitmap en PDF doit être de 72 points par pouce pour respecter la taille du dessin..
Anti-créneaux	Le mode par défaut à un très bon rendu du dessin.
Sortie	Cette option permet de forcer la sortie en couleur, tons de gris ou monochrome.
Mode de tracé des couleurs	Cette option permet de forcer le mode de sortie des couleurs. En général le mode 'Tracé imprimante' est utilisé pour une sortie au format PDF.

Rubriques connexes
Trace vue, Modif clr traceur, Modif plume traceur, Mode d'affichage du dessin, Largeur par:, Trace larg On, Sauver tout
