DEPLACEMENT GROUPE COMPOSANTS

Cette fonction permet de positionner un groupe de composants (mobile) dans sa vue en plan. Cette fonction se trouve dans le menu  /Horlogerie/Outil composant/Déplacement groupe composant.

Pour effectuer un déplacement de plusieurs composants en utilisant les engrènements possibles sur d'autres composants:

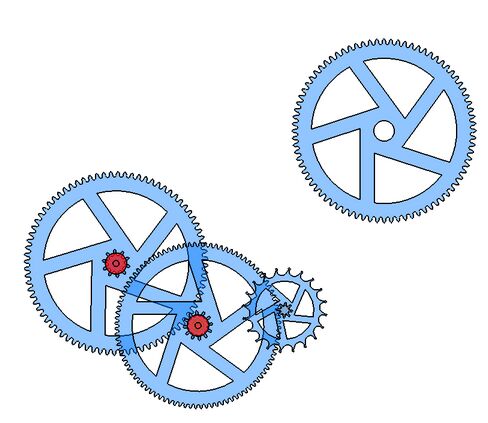

Position initiale:

Choix des composants à déplacer, puis lancement de la fonction "Déplacement  groupe composants " (2188)

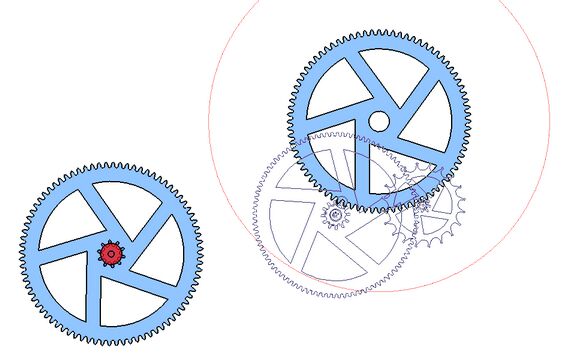

Il est alors possible de déplacer le groupe de composant en utilisant les engrenement spossibles sur les différents roues du groupe de composant:

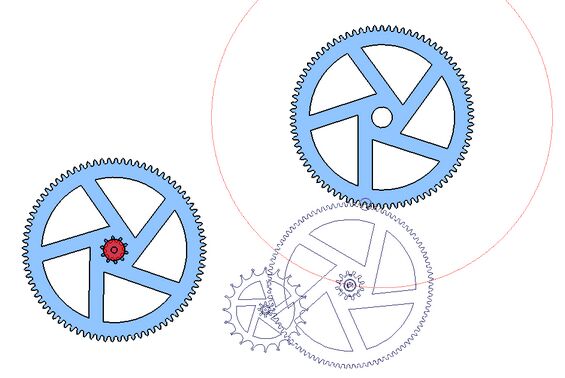

Pour changer la roue à engrener , il faut utiliser le raccourci claver "Page Up" et "page Down":, le système garde  alors les mêmes coaxialités dans le groupe.

Positionnement interactif
Les roues s’engrènent de manière interactive sur leur diamètre primitif. Si le profil de la denture ou les modules des deux roues engrenées est différent, un curseur triangulaire (ATTENTION) s’affiche, mais le positionnement interactif est possible. Lors du positionnement d’une roue supplémentaire les touches suivantes permettent:
- La touche [Q] permet de bloquer l’engrènement de la deuxième roue sur la première et ainsi de définir de manière interactive l’angle de la deuxième roue
- La touche [W] permet d’engrener une roue intermédiaire
- La touche [Tab] permet modifier le type d’accrochage soit en basculant en :
1. positionnement denture sur denture
2. positionnement curseur sur denture
3. positionnement libre

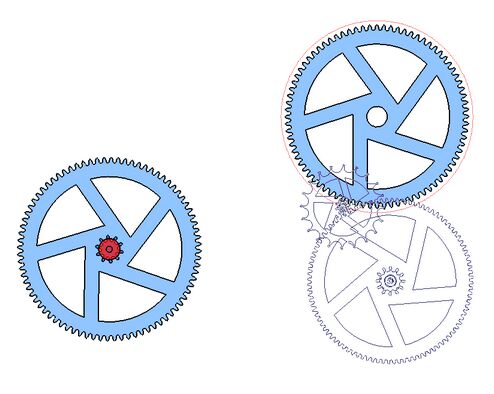

Autre exemple :
