Conversion > Entrée/Sortie > Transfert -> Options Flare 3D (2331)
|

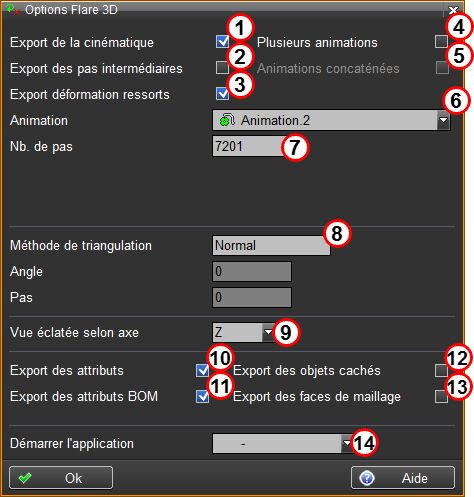

Lorsque le format Flare3D a été sélectionné un bouton 'Options Flare 3D' est affiché pour permettre la sélection d'une animation cinématique ou d'un montage/démontage à enregistrer.
| 1. | Sélection de l'export d'une animation ou pas |
| 2. | Sélection de l'export des pas intermédiaires de la cinématique ou pas |
| 3. | Export de la déformation des ressorts. La déformation des ressorts n'est visible qu'avec l'outil d'affichage fournis par AiM (Tell View). L'affichage standard au format Flare3D ne permet pas la visualisation de la déformation des ressorts. Si l'option est activée, les ressorts doivent être nommés et chaque ressort doit avoir un nom unique. Si ce n'est pas le cas le système modifie automatiquement le nom des ressorts ne répondant pas aux critères. |

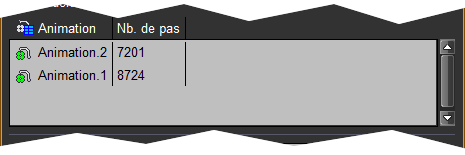

| 4. | Sélection de l'export de plusieurs animations ou d'une seule. Dans le cas de l'export d'une animation, il est possible de sélectionner l'animation désirée dans la zone 6. Dans le cas de l'export de plusieurs animation une liste est affichée de toutes les animations et il est possible d'en supprimer ou de modifier l'ordre d'affichage des animations. |
| 5. | Dans le cas d'un transfert de plusieurs animation il est possible de les transférer dans un ordre séquentiel (concaténées) ou simultanément. |
| 6. | Sélection de l'animation cinématique à exporter ou sélection dans la liste des animations si le flag 'Plusieurs animations' est sélectionné.
 |
| 7. | Nombre de pas de l'animation sélectionnée |
| 8. | Sélection de la méthode de triangulation utilisée pour les objets volumiques |
| 9. | Sélection de la direction pour la vue éclatée automatique dans TellView ou pas de vue éclatée si 'non'.
 |
| 10. | Sélection de l'exportation des attributs des objets et maillages 3d |
| 11. | Sélection de l'exportation des attributs de nomenclature |
| 12. | Sélection si export des objets et maillages 3d cachés (dans les couches déclenchées) |
| 13. | Sélection de l'exportation des faces des maillages 3d. |
|
La déformation des ressorts n'est visible qu'avec l'outil d'affichage fournis par AiM (Tell View). L'affichage standard au format Flare3D ne permet pas la visualisation de la déformation des ressorts.
|
Cet outil de transfert est optionnel et doit être commandé auprès d'AiM Services.
|
