Sélection des fonctions de création de contruction
|
Sélection des fonctions de création de contruction |
|
|

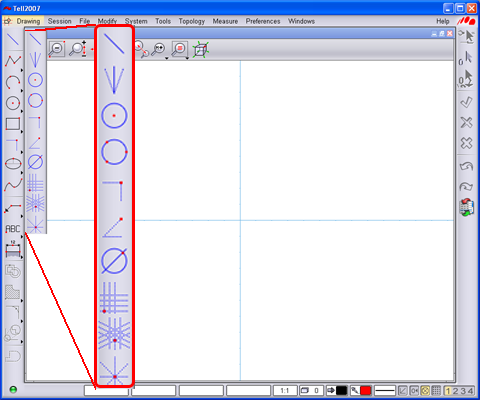

La sélection d'une fonction de création d'un élément de construction peut se faire soit au travers des icones se trouvant dans la zone de gauche de l'interface de TellWatch, soit à l'aide des axes XY de références, soit à partir d'élément de construction existants. Sélection au travers des icones Les icones des fonctions de géométries sont disponibles dans la partie de gauche de l'interface de TellWatch.
Sélection à l'aide des axes XY Les axes de référence permettent d'accéder aux fonctions de création de construction. Droite La fonction Droite de construction est accessible en cliquant avec la touche SELECT de la souris sur un des axes de référence XY d'une fenêtre 2D. Cercle La fonction Cercle 2 est accessible en cliquant deux fois avec la touche SELECT de la souris au centre des axes de référence XY d'une fenêtre 2D. Point La fonction Point cartésien est accessible en cliquant une fois avec la touche SELECT de la souris au centre des axes de référence XY d'une fenêtre 2D. Sélection à partir d'éléments de constructions existants Les fonctions de création de construction peuvent être sélectionnées avec la fonction SELECT de la souris. Droite La fonction Droite de construction est accessible en cliquant avec la touche SELECT de la souris sur une droite de construction existante. Cercle La fonction Cercle 2 est accessible en cliquant deux fois avec la touche SELECT de la souris au centre d'une intersection de deux éléments de construction existants ou en cliquant une fois avec la touche SELECT de la souris sur un cercle de construction existant. Point La fonction Point cartésien est accessible en cliquant une fois avec la touche SELECT de la souris au centre d'une intersection de deux éléments de construction existants ou en cliquant une fois avec la touche SELECT de la souris sur un point de construction existant. Basculement sur les fonctions de création complémentaires Après avoir sélectionné une fonction de création d'élément de construction au travers soit des axes de références XY soit au travers d'un élément de construction existant, il est possible d'activer sa fonction de création d'élément de construction complémentaire en cliquant une fois avec la touche SELECT de la souris dans une zone vide de la fenêtre de dessin 2D. Droite - Droite médiane On peut basculer de la fonction Droite de construction à la fonction Droite médiane et inversement. Cercle 2 - Cercle 3 On peut basculer de la fonction Cercle 2 à la fonction Cercle 3 et inversement. Point cartésien - Point polaire On peut basculer de la fonction Point cartésien à la fonction Point polaire et inversement.
|
