EVALUATE

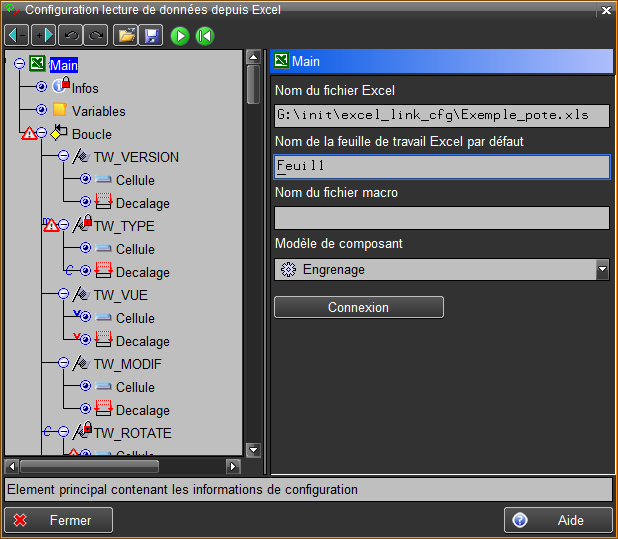

Arbre de lecture

L’arbre de lecture permet de configurer la lecture des données du fichier Excel.

L’arbre de lecture contient des modules qui permettent de définir la méthode de lecture des données du fichier Excel.

Il commence toujours par un module Main.

Sous le module Main, on trouve toujours un module Boucle qui indique le nombre de données (sous forme de ligne) qui seront lues.

Sous le module boucle, se trouvent les modules Données (TW_NAME, TW_NB, etc..) qui recevront les valeurs à lire depuis les cellules du fichier Excel.

Sous les modules Données, on trouve des modules qui permettent de lire le contenu d’une cellule (Cellule) ou de décaler la position courante vers la cellule suivante (Decalage).

On peut également utiliser un module Range pour sélectionner une cellules par un index dans un intervalle.

On peut affecter une valeur par défaut dans une donnée ou effectuer un stop dans les cas d’une configuration sans une limite de Boucle.

Le marquage jaune indique les éléments parcourus à chaque boucle.

Configuration d’un arbre de lecture avec plusieurs boucles de lecture :

Selon les cas, il peut arriver que le fichier Excel contienne plusieurs tableaux séparés dont on veut récupérer les données.

Il est possible de construire un arbre de lecture qui contienne plusieurs boucles consécutives.

Dans ce cas, l’arbre doit contenir un module FinBoucle indiquant la fin de la première boucle de lecture.

Ensuite, un deuxième module Boucle peut être présent avec tous les éléments nécessaires au décodage des données.

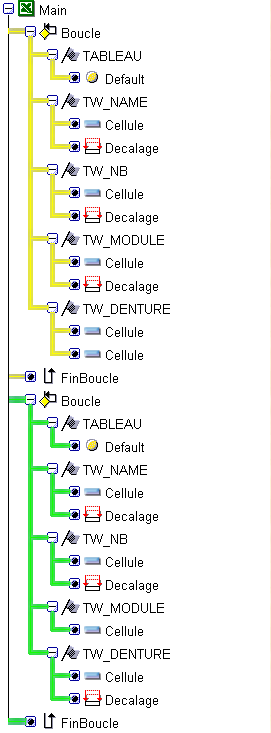

Exemple :

Le marquage jaune indique les éléments parcourus à chaque boucle pour la 1ère boucle de lecture.

Le marquage vert indique les éléments parcourus à chaque boucle pour la 2ème boucle de lecture.
