Couleur

L’utilisateur crée des entités en se servant dans une liste de couleurs. Cette liste comporte, par défaut, huit couleurs et peut être complétée avec soit des couleurs définies par l’utilisateur, soit des couleurs normalisées sélectionnées dans les différentes tables mises à disposition.

Par défaut les huit premières couleurs, anciennement « les plumes », ont une largeur qui leur est associée, permettant ainsi de conserver le fonctionnement des versions antérieures de TellWatch où pour chaque plume/couleur, une largeur était affectée et prise en compte lors de l’impression du plan.

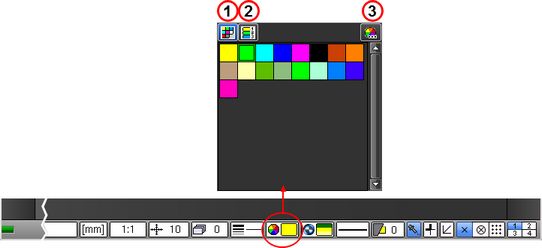

Affichage des couleurs favorites sous forme de nuancier.

Affichage des couleurs favorites sous forme de liste.

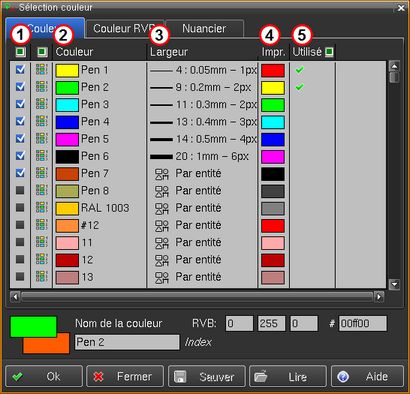

Sélection et/ou modifications des couleurs.

1	Marque des couleurs favorites affichée lors de la sélection des couleurs sous forme de nuancier ou de liste.
2	Affichage des couleurs et de leur nom associé.
3	Largeur associée à une couleur ou largeur selon la définition de l'entité.
4	Couleur utilisée lors de l'impression du dessin.
5	Marque si la couleur est utilisée dans le dessin courant.

Lors de la lecture d’un fichier créé dans une version antérieure à TellWatch2010, les couleurs et les largeurs des entités sont celles du fichier original.

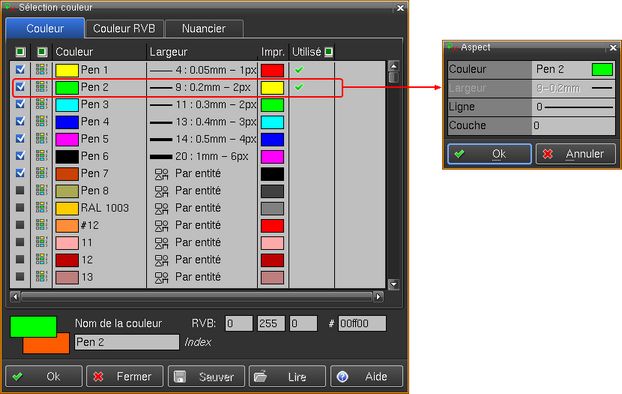

Lorsqu’une largeur est affectée à une couleur, l’attribut « Largeur » est visible en grisé dans la fenêtre « ASPECT ».

Les caractéristiques d'affichage des couleurs peuvent être modifiées par la fonction Modif couleurs.

Chaque couleur pointe sur un numéro. Ce numéro est repris ensuite, pour être mis en relation avec la table des couleurs définie pour le traceur. (Voir Modif plume traceur)
