CALCULATRICE

Permet d'afficher la calculatrice. Elle est également appelée automatiquement par certaines fonctions demandant la saisie d'une valeur numérique.

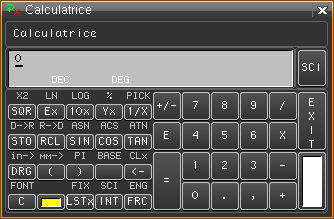

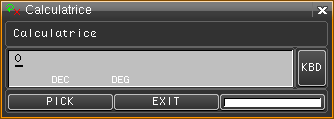

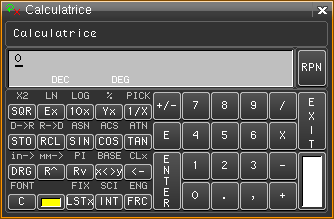

La calculatrice est disponible en 4 versions: SCI (scientifique), RPN (polonaise inverse), OPR (simple), KBD (entrée des valeurs au clavier uniquement).

Le type affiché par défaut peut être choisi dans Modif préférences . En cours d'utilisation, il est possible de choisir un autre affichage en cliquant sur le bouton à droite de l'affichage de la calculatrice (SCI, RPN, OPR ou KBD).



La zone d'affichage de la calculatrice peut indiquer les informations suivantes:

MULT: Entrée multiple.
DEG: Mode de calcul des angles (DEGrés/RADians/GRADes).
INV: Fonction inverse.
DEC: Mode d'affichage des nombres (DECimal/HEXAdécimal/BINaire).
M: Valeur est mémorisée.

Les fonctions de la calculatrice

EXIT: Sortie de la calculatrice sans effet.
OK: Acceptation de la ou des valeurs entrées.
ENTER: Entrée d'une valeur dans la pile (uniquement RPN).
/: Division.
X: Multiplication.
-: Soustraction.
+: Addition.
E: Saisie d'un exposant.
+/-: Changement de signe.
=: Exécution d'une opération (uniquement SCI et OPR).
ENTER: entrée d'une valeur dans la pile (uniquement RPN).
SQR: Calcul de la racine carrée.
X2: Calcul du carré.
Ex: Calcul de E à la puissance X.
LN: Calcul du logarithme naturel.
10x: Calcul de 10 à la puissance X.
LOG: Calcul du logarithme base 10.
Yx: Calcul de Y à la puissance X.
%: Calcul d'un pourcentage.
1/X: Calcul de la valeur inverse.
PICK: Sélection d'une valeur dans le dessin.
STO: Enregistrement d'une valeur dans la mémoire.
RCL: Rappel de la valeur en mémoire.
D->R: Conversion de degrés en radians.
R->D: Conversion de radians en degrés.
SIN: Calcul du sinus.
COS: Calcul du cosinus.
TAN: Calcul de la tangente.
ASN: Calcul de l'arc sinus.
ACS: Calcul de l'arc cosinus.
ATN: Calcul de l'arc tangente.
DRG: Modification du mode de calcul des angles (DEG/RAD/GRAD).
(: Parenthèse ouverte (uniquement SCI).
): Parenthèse fermée (uniquement SCI).
in->: Conversion de pouces dans l'unité courante.
mm->: Conversion de millimètre dans l'unité courante.
R^: Rotation de la pile des registres en haut (uniquement RPN).
Rv: Rotation de la pile des registres en bas (uniquement RPN).
x<>y: Inversion des registres X et Y (uniquement RPN).
<-: Déplacement du curseur à gauche ([Backspace]).
C: Effacement de tous les registres et de la mémoire.
PI: Affichage de la constante PI.
FONT: Modification de la police de caractères de la calculatrice.
LSTx: Affichage de la dernière valeur entrée.
INT: Calcul de la partie entière.
FRC: Calcul de la partie fractionnaire.
FIX: Affichage avec la virgule flottante.
SCI: Affichage avec un exposant.
ENG: Affichage avec un exposant multiple de 3.



La fonction PICK

La fonction PICK permet de sélectionner une valeur depuis une entité du dessin. Lors de l'utilisation de cette fonction, la calculatrice s'efface et il est possible de choisir une entité. Le système affiche alors toutes les valeurs des paramètres de l'entité et il est possible d'en sélectionner une. La calculatrice s'affiche à nouveau avec la valeur désirée.

Saisie au clavier

La saisie peut être réalisée depuis les touches de la calculatrice ou directement depuis le clavier. Si la saisie est effectuée depuis le clavier, il est possible d'entrer un opération numérique (dans le format des macros) ou un nombre dans une unité différente de l'unité courante.

Saisie multiple

Si MULT est affiché, il est possible de saisir une suite de nombres séparés par des virgules. Si le premier caractère de la ligne est [I], les nombres entrés sont des incréments depuis le premier nombre. Il est possible de déplacer le curseur d'un nombre à un autre en utilisant la touche [TAB] ou [Shift + TAB].

Les touches du clavier

[Esc]: Sortie de la calculatrice sans effet (fonction EXIT).
[Return]: Acceptation de la ou des valeurs entrées (fonction OK).
[<-]: Déplacement du curseur à gauche.
[->]: Déplacement du curseur à droite.
[Shift] + [<-]: Déplacement du curseur au début de la ligne.
[Shift] + [->]: Déplacement du curseur à la fin de la ligne.
[Tab]: Déplacement du curseur sur le nombre suivant.
[Shift] + [Tab]: Déplacement du curseur sur le nombre précèdent.
[Insert]: Entrée dans le mode d'insertion des caractères.
[Delete]: Suppression du caractère.
[F9]: Rappel de la ligne entrée précédemment.
[Shift] + [F9]: Rappel de la ligne suivante.
[Clear line]: Effacement du registre d'affichage (fonction CLx).
[Clear]: Effacement de tous les registres et de la mémoire (fonction C).
[Backspace]: Déplacement du curseur à gauche (fonction <-).
