CREATION RACCORD

Cette fonction permet de créer un raccord entre plusieurs lignes de tuyaux cylindriques.

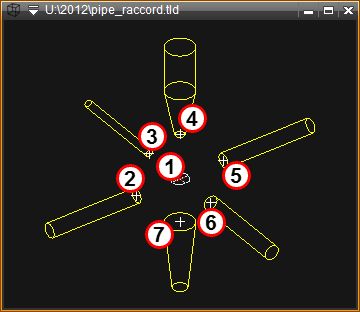

Il faut commercer par entrer le point de centre du raccord, puis le point de terminaison de chaque branche. Le nombre maximum de branches d'un raccord est de 8. Si les diamètres des tuyaux sont différents les branches du raccord s'adaptent automatiquement et une sphère sera dessinée si nécessaire.
Il est possible d'ajouter des branches avec la fonction Raccord+branche et d'en supprimer avec la fonction Raccord-branche.

A la fin de la sélection des bouts de tuyaux à raccorder il faut utiliser la fonction Accept du desktop ou la touche SELECT de la souris dans le vide.

Si les rayons des tuyaux recherchés sont différent, les branches du raccord sont automatiquement adaptées aux tuyaux.

Si nécessaire, une sphère est dessinée au centre du raccord généré avec des rayons différents.
