Configuration cinématique

Configuration cinématique

Cinématique > Outils > Configuration cinématique (1264)

Cette fonction permet de modifier la position des pièces d'un mécanisme selon les configurations enregistrées dans l'entité animation cinématique.

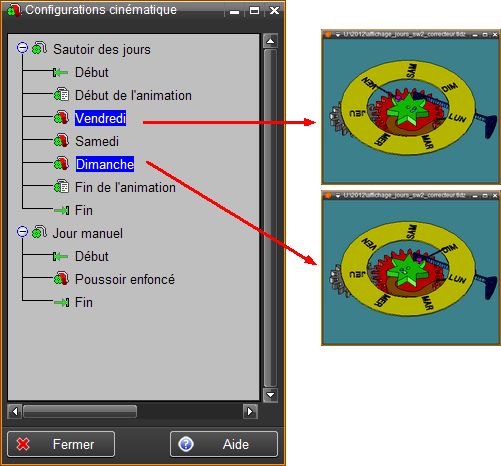

La fonction affiche une fenêtre contenant la liste des toutes les animations cinématique du dessin ainsi que les commentaires et configurations associées aux animations.

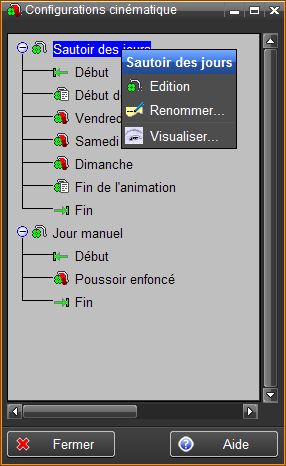

Le menu contextuel accessible avec la touche modif de la souris sur l'animation cinématique permet :

Edition		Affiche de la fenêtre animation cinématique avec l'entité sélectionnée. C'est l'option par défaut si l'on double clique sur la liste.
Renommer		Permet de modifier le nom de l'entité animation cinématique.
Visualiser		Permet de visualiser dans une fenêtre les pièces du mécanisme.

Le menu contextuel accessible avec la touche modif de la souris sur une configuration ou un commentaire permet :

Position		Modifie la position dans le dessin des pièces du mécanisme à la configuration sélectionnée. C'est l'option par défaut si l'on double clique sur la liste.
Renommer		Permet de modifier le nom de l'entité animation cinématique.
Visualiser		Permet de visualiser dans une fenêtre les pièces du mécanisme.

Si l'on double clique sur une configuration ou un commentaire, la position des pièces du mécanisme est modifiée à la configuration sélectionnée.

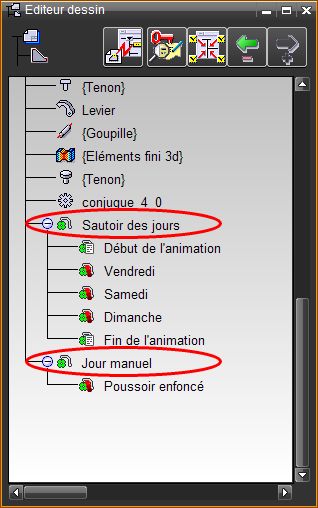

Les configurations et commentaire sont créés et modifiés lors de l'édition des entités d'animation cinématique.

Toutes ces opérations peuvent également être effectuée depuis la fenêtre d'affichage des pièces en ouvrant les entités animations cinématique.

Rubriques connexes
Animation cinématique, Fenêtre pièces
