Cote > Création > Tolérance directe (1386)
|
Permet de définir une Tolérance directe sur un élément du dessin en indiquant directement ses références dans le dessin, sans Référence de tolérance .
Utilisation
|

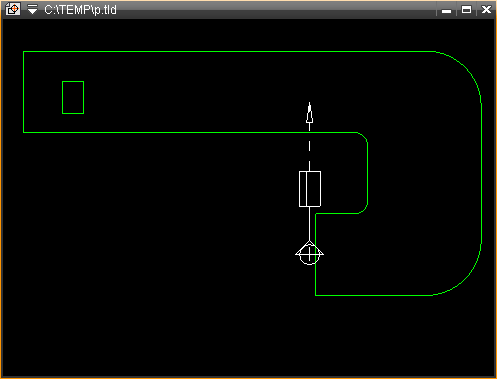

1. Cliquer sur le premier élément de référence dans le dessin.
|
|

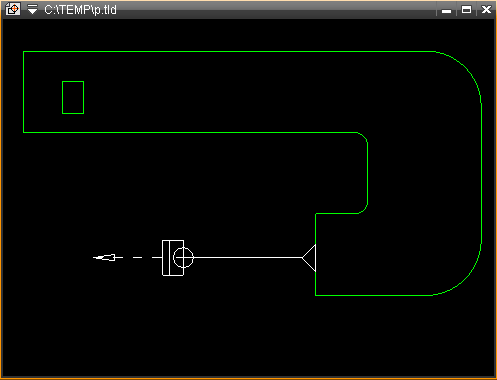

2. Cliquer ensuite successivement les coudes de l'attache du cadre de tolérance.
Cliquer deux fois avec ENTER pour terminer, figer la position du cadre de tolérance.
|
|

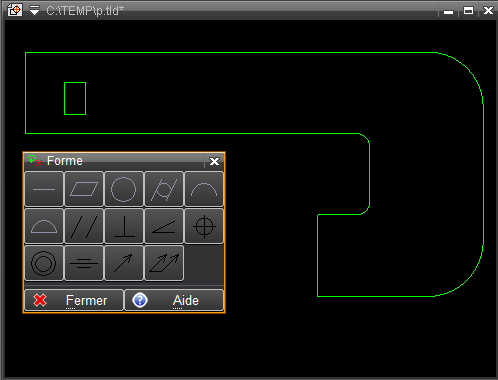

3. Indiquer le symbole de la caractéristique de tolérance dans la fenêtre qui s'affiche.
Seuls les symboles compatibles avec la géométrie de l'élément de référence sont acceptées.
|
|

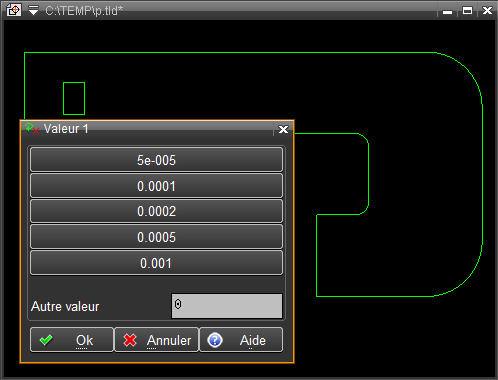

4. Donner la valeur de tolérance dans la fenêtre qui propose des valeurs standards.
|
|

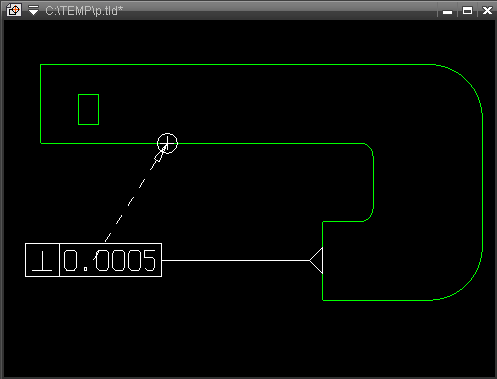

5. Cliquer sur le second élément de référence dans le dessin
|
|
6. Puis cliquer successivement les coudes de la seconde attache.

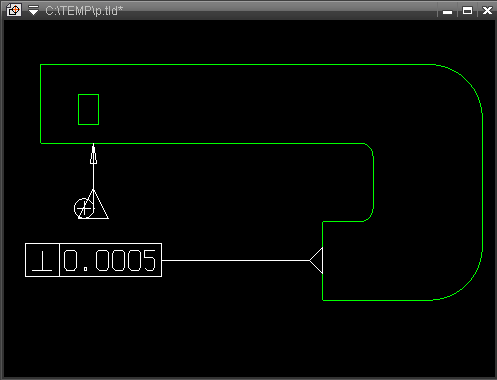

Le système accroche le curseur sur des droites invisibles, horizontale et verticale, passant par le centre du cadre de tolérance. Un grand triangle s'affiche alors.
|
|

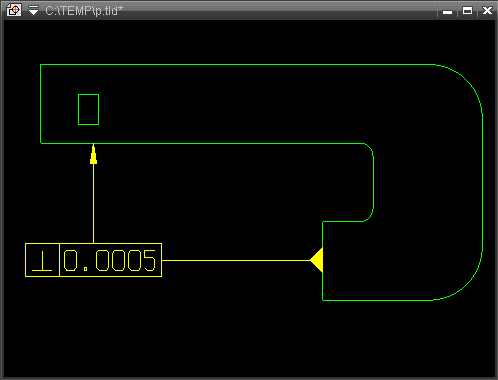

7. Un clic dans le cadre de tolérance termine l'attache.
|
Changer de mode
SELECT dans le vide permet de basculer en mode Tolérance géométrique. En cliquant une deuxième fois avec SELECT, le mode Tolérance directe est réactivé.
Mise en plan
Le fonctionnement en mode Mise en plan est le même. Voir l'habillage des zones vue.
|
