VOIR FORME

 AiM Services
Previous pageReturn to chapter overviewNext page

Volumique > Affichage > Voir forme (1391)

Permet de contrôler l'affichage d'une « forme » présente sur une pièce.

Cette fonction a le même effet que le drapeau global Formes On/Off (1390), mais agit sur les formes indépendamment les unes des autres.

Elle n'est applicable et n'a de sens que quand le drapeau global Formes On/Off  est « On ».

Ce drapeau par forme est aussi accessible par la fonction Modifier forme.

MODIF sur une boucle bordant une forme cachée lance à nouveau la fonction Modifier forme, ce qui permet de remettre l'affichage « On ».



Attention, cette famille de fonctions agit seulement sur des "objets figés", sans historique de construction (HOB).




Exemple

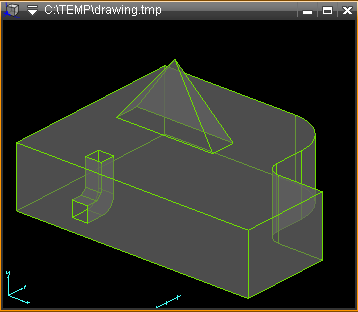

1. Objet avec deux formes.

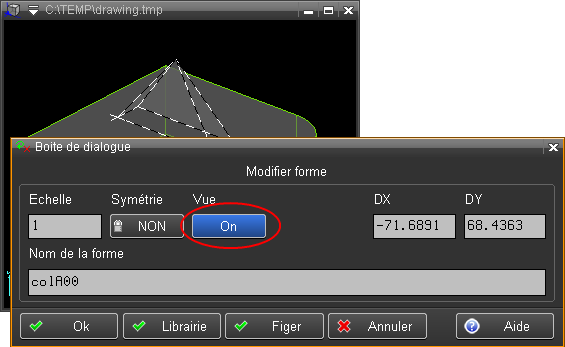

2. MODIF sur une forme lance la fonction Modifier forme.

3. Cliquer dans la boîte de dialogue sur le bouton « Vue ».

4. La forme de l'objet n'est plus affichée,
seule la boucle de collage est représentée en sous-brillance.

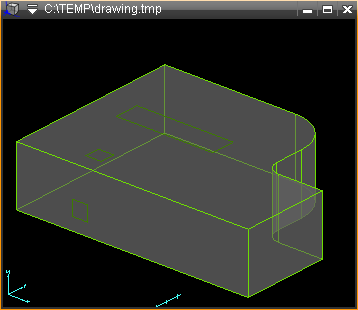

5. Même opération sur l'autre forme de l'objet.

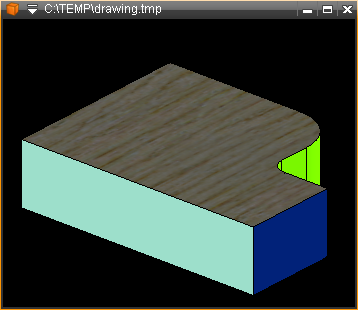

6. En affichage Vue éclairée ou Eclairée+texture,
les boucles de collage ne sont pas  représentées.

De même en Affichage z-buf (quand l'option d'affichage des arêtes est On),
comme avec l'exemple ci-contre.
