Conversion > Entrée/Sortie > Création assemblage dans SW (2139)

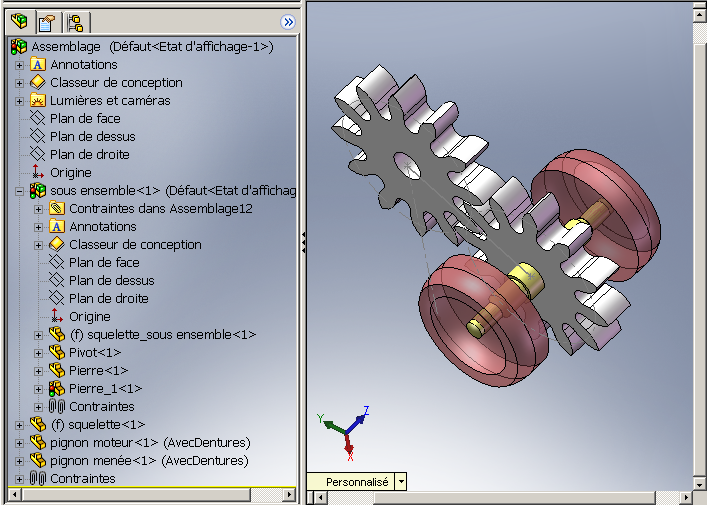

Cette fonction permet de créer un assemblage de pièces 3D dans SolidWorks dans un dessin d'Assemblage (SLDASM) à partir d'une conception 2D contenant des composants horlogers dans TellWatch.




1.Contraintes de positionnement

oL'assemblage dans SolidWorks est totalement contraint.

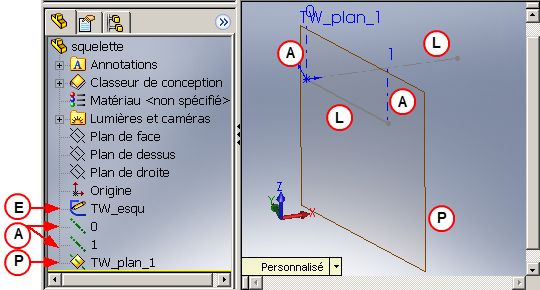

oPour le positionnement en plan des composants, cette fonction crée pour cela une pièce 'squelette' constituée de lignes contraintes (L) dans une esquisse (E) et d'axes (A) et de plans de visualisation (P) (voir image ci-dessous).
Ce 'squelette' est basé sur la coupe cinématique.
Des contraintes sont créées entre ce 'squelette' et les composants.





2.Noms des pièces et des sous-assemblages dans SolidWorks

oLes noms des pièces et sous-assemblages dans SolidWorks sont issus des noms des composants et sous-assemblages dans TellWatch.

oSi une pièce n'a pas de nom, un nom générique est utilisé suivant le type de composant

oSi plusieurs pièces ont le même nom, un incrément est ajouté au nom.

3.Création des pièces et des sous-assemblages dans SolidWorks

oLes pièces sont créées avec le modèle de Pièce par défaut dans SolidWorks (.prtdot)

oLes sous-assemblages créés avec le modèle d'Assemblage par défaut dans SolidWorks (.asmdot)

oLes pièces et les sous-assemblages sont sauvés dans le répertoire courant de travail SolidWorks



Instructions à suivre pour exécuter la fonction :

Sélectionner les composants et les sous-assemblages de composants TellWatch à créer dans SolidWorks.
Les composants sélectionnés doivent être en représentation 'Vue en plan'.

Exécuter la fonction

oSolidWorks doit être démarré

oLe document en cours dans SolidWorks doit être de type 'Assemblage'



Rubriques connexes

SolidWorks , Création composant , Différence squelette , Recréation des composants d'assemblage
