STRETCH ANGULAIRE TOUT

Permet de réaliser un stretch afin de déformer un contour 2d suivant un déplacement angulaire.

Fonctionnement

Choisir les entités à stretcher en donnant successivement : le centre du secteur, le premier et le second point du secteur.

Entrer ensuite l'angle de déformation désiré.
Il est possible d'entrer un angle directement en degrés en se dirigeant sur la zone 7 d'entrée des valeurs du Desktop.

Exemples

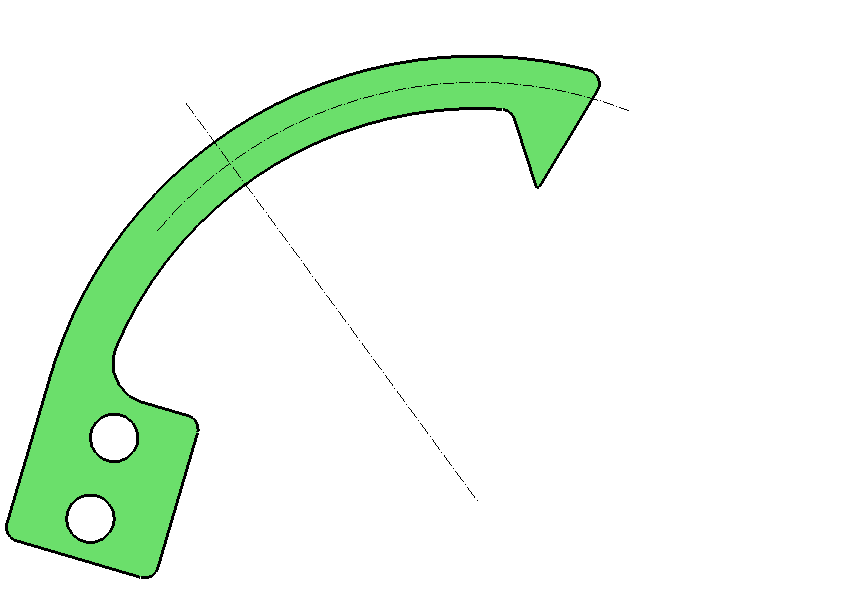

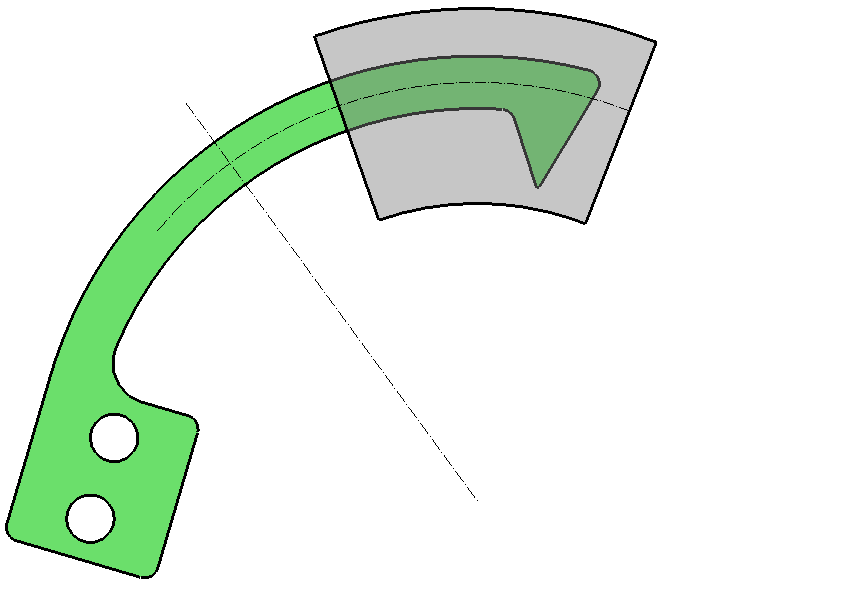

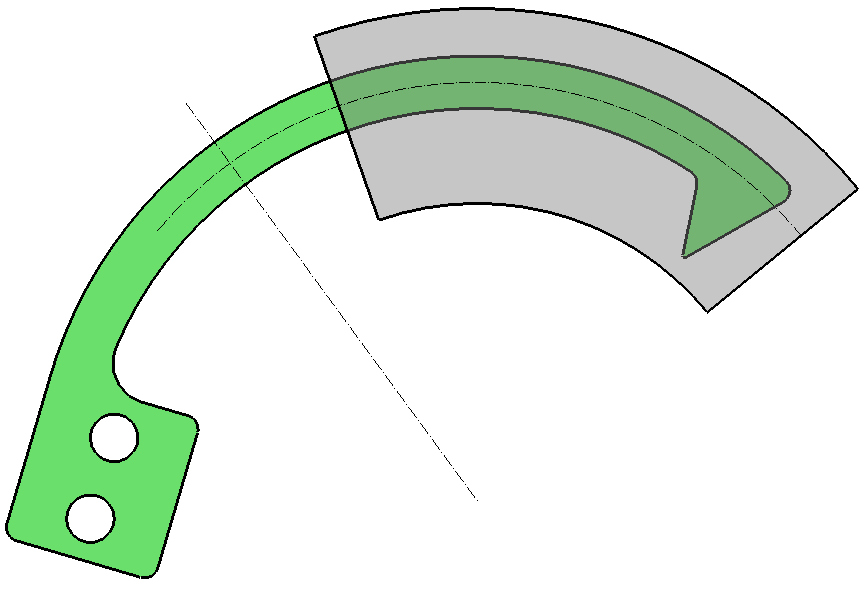

Ressort

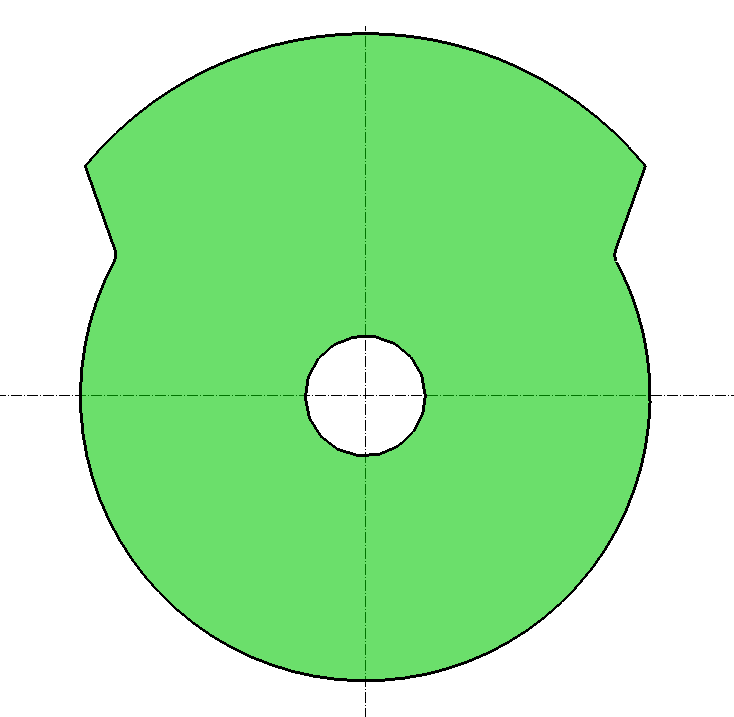

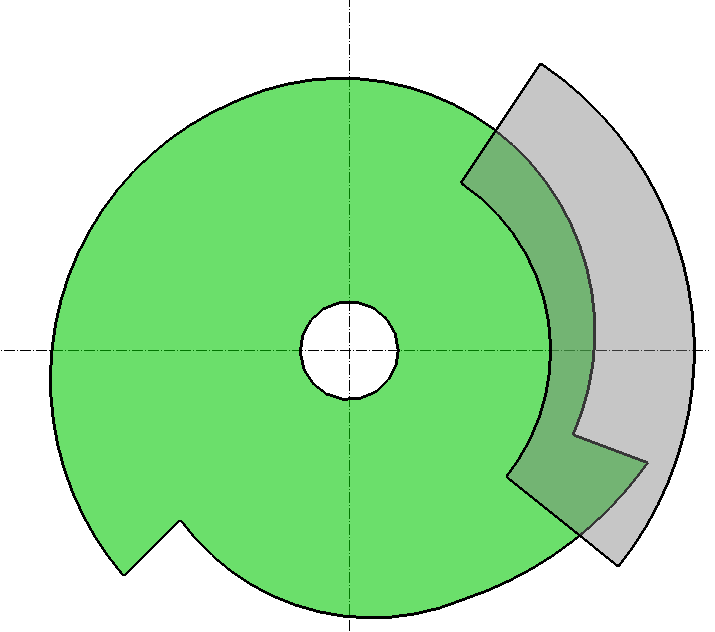

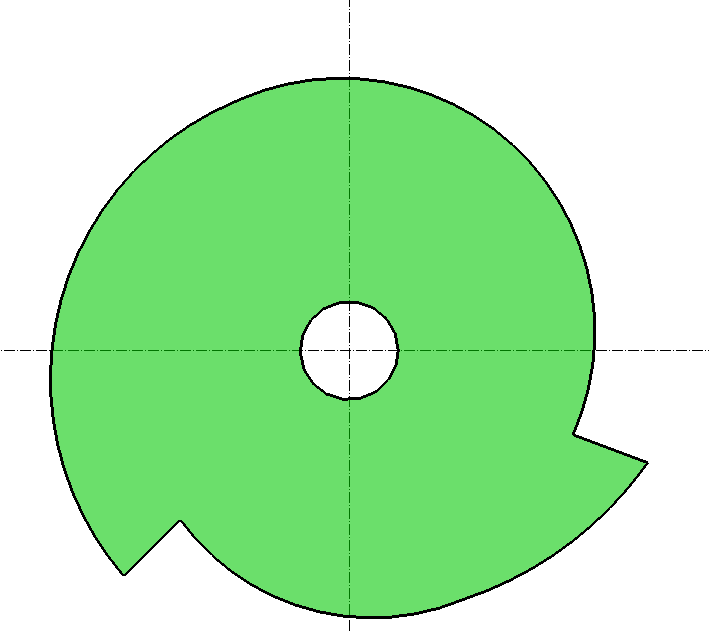

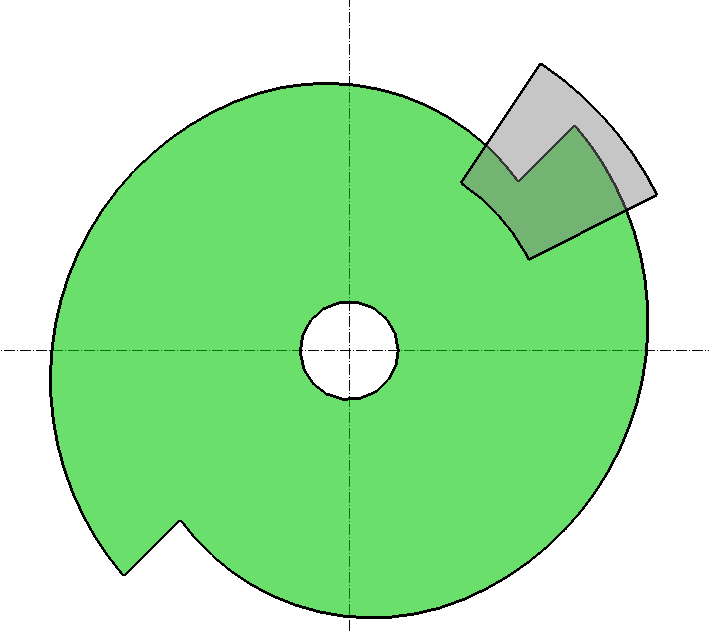

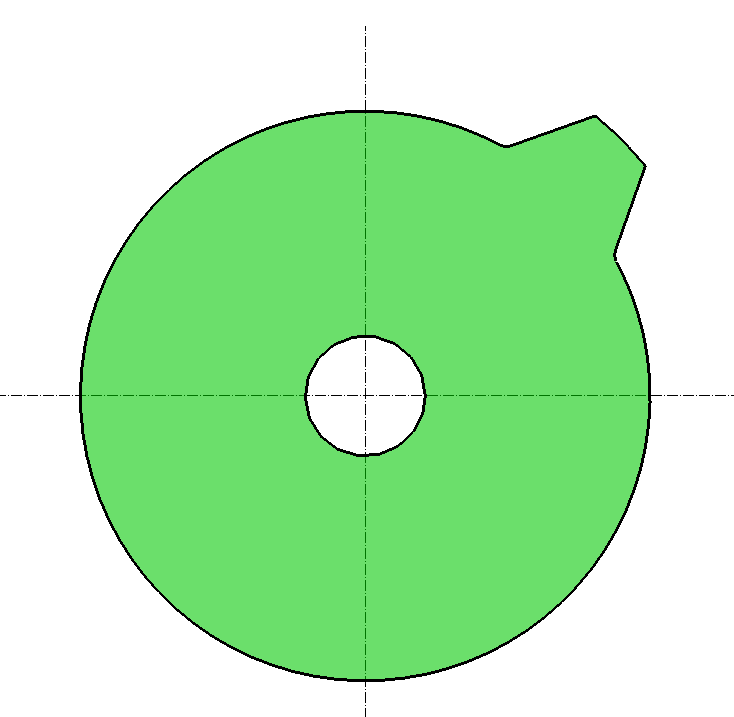

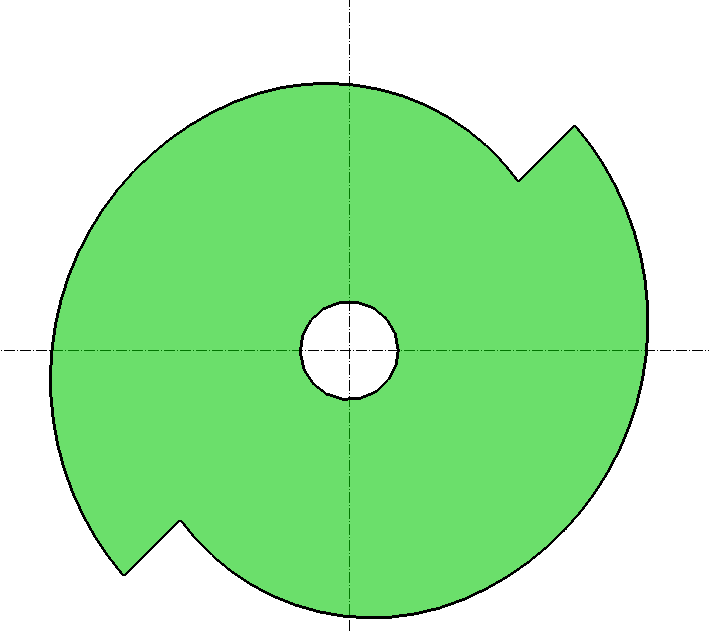

Came

Dans le cas d’une came conçue avec deux arcs tangents, l’opération de stretch angulaire permet de conserver la tangence entre les différents arcs de cercles
