POINT -> CONTOUR AUTO

Cette fonction permet la lecture et le traitement des fichiers de coordonnées des machines à mesurer (MaAu, Microvu, Tesa, OGP …).

Deux étapes distinctes permettent en premier le traitement des points du fichier par sélection ou annulation des points, zones ou contours, puis pour les contours de générer des arcs de cercles sur le contour actif et, pour les dentures, la recherche de la forme de la denture.

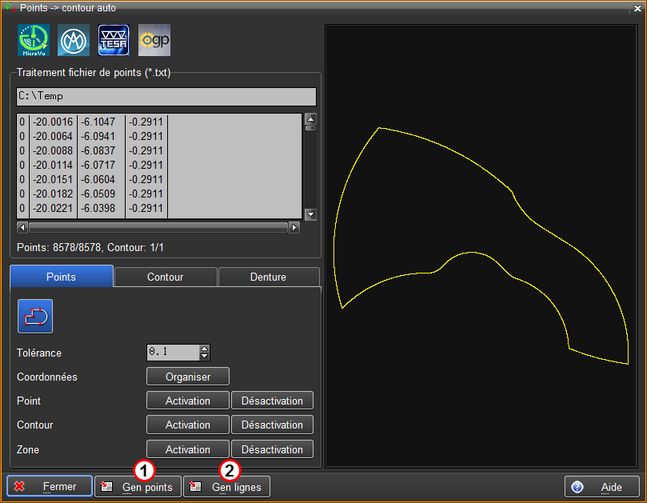

1. Génération des segments de mesure dans le dessin

2. Génération des points de mesure dans le dessin

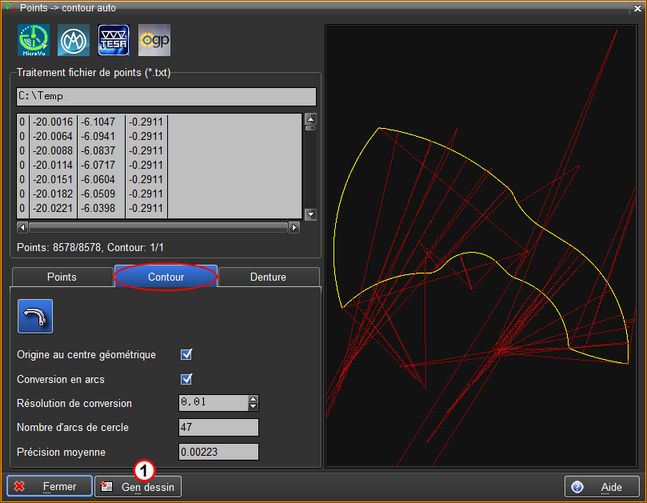

1. Génération des segments de mesure dans le dessin

2. Génération des points de mesure dans le dessin

1. Génération des segments de mesure dans le dessin

2. Génération des points de mesure dans le dessin

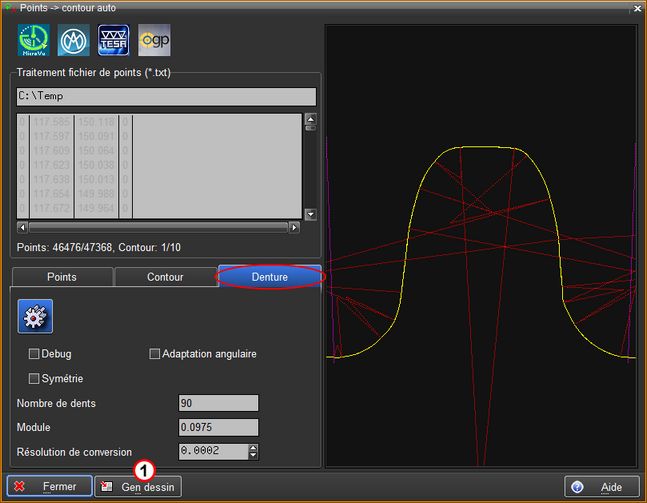

L’onglet « Denture » permet la recherche de la forme d’une dent. La détection de la forme est effectuée en supprimant les points de mesure isolés et en calculant la position moyenne des points de mesure.
Si l’option « Adaptation angulaire » est enclenchée la fonction tente d’aligner les dentures et si l’option « Symétrie » est enclenchée, la forme finale sera symétrique avec la partie de gauche ou de droite sélectionnable.


1. Génération de l'engrenage dans le dessin
