Géométrie param

Deux types d'éléments de géométrie sont représentés à l'écran :

-Géométrie modifiable :

Eléments de géométrie auxquels on peut attribuer une valeur.

-Géométrie non modifiable :

Eléments de géométrie dépendant d'autres éléments par construction.

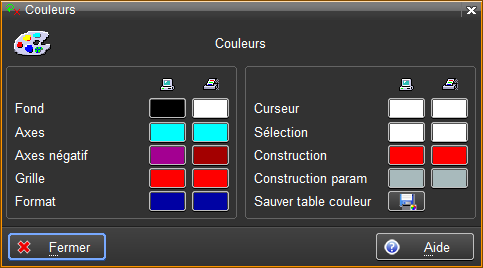

Ces deux types de géométrie sont représentés avec des couleurs différentes. Au travers du menu suivant il est possible de modifier les couleurs pour les type de géométries paramétré.Préférences->Graphiques->Couleurs

Les fonctions de géométrie sont identiques à celles de la partie "DESSIN 2D".

Lors de la construction géométrique, les éléments sont positionnés dynamiquement avec la sourie, Il est aussi possible d'entrer les valeurs à l'aide de la calculatrice affichée à l'écran.

Modification

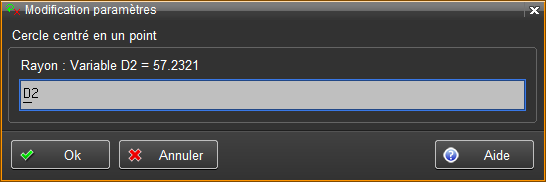

La fonction "Modif géom" (1111) permet la modification de la géométrie. Cette fonction peut être activée isologiquement en cliquant deux fois MODIF de la souris sur un élément de géométrie.

Cette fonction offre plusieurs méthodes.

Les éléments de géométrie dits "modifiables" peuvent être :

1.Modifiés (autre valeur)

2.Associés à un nom de variable

3.Associés à une opération avec ou sans test logique

Remarque

La modification effective de la géométrie est obtenue par la fonction "Calcul géom" (1112 ) du menu "Paramètre".
