Les fonctions contextuelles présentes dans l'édition du HOB sur un objet 3D dépendent du type de l'élément sur lequel est édité le menu contextuel:

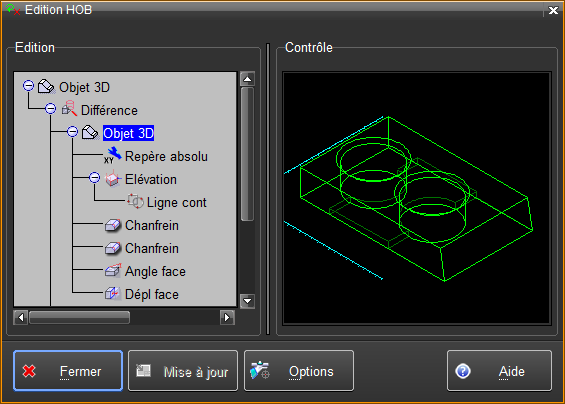

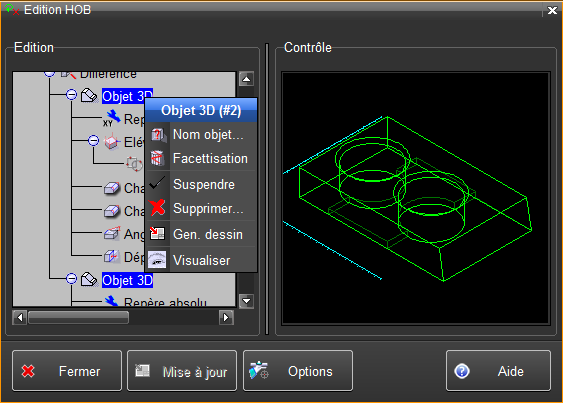

Objets

Nom objet	Permet de renommer l’objet 3D
Facettisation	Permet de modifier la facettisation de l’objet 3D
Edition objet	Permet d’éditer l’objet 3D
Suspendre	Permet de suspendre l’opération
Supprimer	Permet de supprimer l’opération dans l'historique
Gen. dessin	Permet de générer l’objet 3D courant dans le dessin
Visualiser	Permet de visualiser l’objet 3D dans une fenêtre (raccourci : SELECT )

Opération de création

Facettisation	Permet de modifier la facettisation de l’objet 3D
Modif. paramètre	Permet de modifier les paramètres de l’opération
Edition contour	Permet d’éditer le contour 2D utilisé pour l’opération
Elév inclinée	Permet de basculer sur une opération de même nature
Visualiser	Permet de visualiser l’objet 3D dans une fenêtre (raccourci : SELECT )

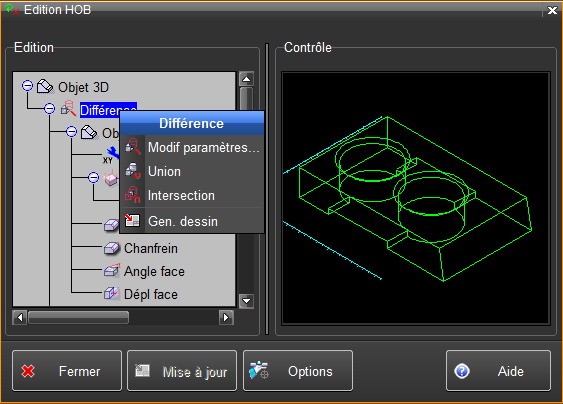

Fonction booléenne

Union, Intersection, Différence

Permet de basculer sur une opération de même nature

Gen. dessin

Permet de générer l’objet 3D courant dans le dessin

Cas d'une sélection multiple

Dans le cas d'une sélection multiple, les fonctions communes aux entités sélectionnées sont proposées dans le menu contextuel.

Les touches du clavier [Shift] et [Ctrl] sont actives pour la sélection dans le HOB.

Cas d'un dessin paramétré

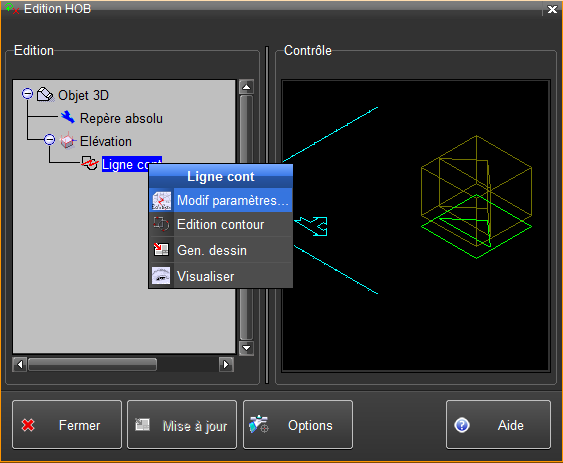

Un contour 2D supportant une opération 3D peut être de nature « paramétrée », c'est-à-dire qu’il est créé et sauvé en mode « paramétré ».

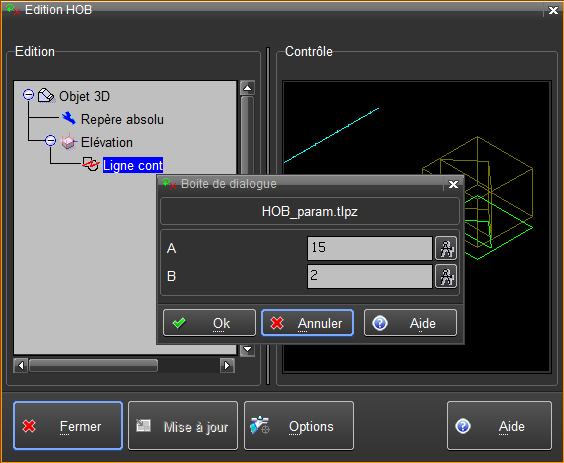

Les variables du contour 2D paramétré peuvent être modifiées dans le HOB.

Toutes les fonctions du menu contextuel

Selon la ou les ligne(s) sélectionnée(s) dans l'historique, certaines des fonctions suivantes sont affichées dans le menu contextuel.

•Nom objet : modifie le nom de l'objet de l'entrée courante du HOB

•Facettisation : modifie les paramètres de facettisation utilisés pour la fonction de création courante

•Modif paramètres : modifie les paramètres enregistrés avec la fonction courante, variables selon la fonction

•Modif matière : modifie la matière associée aux fonctions Chanfrein sélectionnées

•Edition contour : permet de modifier ou même de remplacer un contour 2D utilisé par une fonction (voir Edition contour dans Edition HOB )

•Edition objet : permet de modifier ou même de remplacer un objet 3D et toute sa branche du HOB (voir Edition objet dans Edition HOB )

•Edition composant : modifie les paramètres du composant

•Figer composant : transforme un composant en objet

•Mise à jour : pour les fonctions Axe 3D lié, Enveloppe, Elevation face, et Balayage multi-profils, qui sont liées à d'autres entités du dessin.

•Mise en plan d'opération : pour fixer une vue de mise en plan d'opération à cette étape du HOB

•Suspendre / Activer : suspend ou réactive l'exécution de la fonction sélectionnée, sans la retirer du HOB

•Supprimer : supprimer la fonction sélectionnée (et tout l'arbre de l'historique qui en dépend) dans le HOB

•Déplace repère : permet de modifier la position d'un repère, relativement à lui-même

•Union / Différence / Intersection : il est possible de remplacer une opération booléenne par une autre

•Elévation / Elévation inclinée : il est possible de remplacer une fonction d'élévation par l'autre

•Déplacement en haut / Déplacement en bas : l'ordre d'exécution de certaines fonctions du HOB peut être modifié

•Gen dessin : génération de l'entrée courante dans le dessin (elle sera partiellement confondue avec l'objet dont le HOB est édité)

•Propriétés : indique, pour l'objet final (à la racine du HOB) ses heures et dates de création et de modification

•Visualiser : ouvre une fenêtre et représente l'entrée courante.

•Affichage erreur : l'icone indique les opérations qui ne sont pas réalisables (voir Messages d'erreur du HOB )
