Options d'écriture DXF

Nous trouvons dans cette partie toutes les options utilisées par TellWatch pour l'écriture des fichiers DXF.

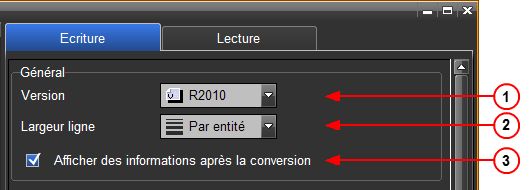

2.Sauvegarde des largeurs de ligne :
- Par couleur : La largeur de ligne sauvegardée d'une entité est celle de sa couleur si celle-ci a une largeur, sinon c'est la largeur de l'entité qui est sauvegardée.
- Par entité : La largeur de ligne sauvegardée d'une entité est sa largeur.

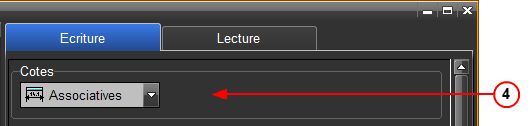

4.Mode de sauvegarde des cotes :
- Associatives : les cotes sont sauvegardées sous forme de cotes.
- Dessin : Les cotes sont sont sauvegardées sous forme de traits issus de sa représentation.

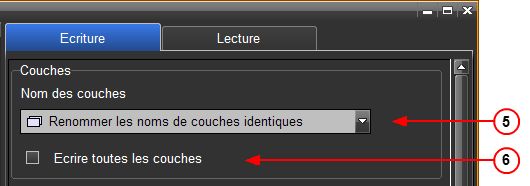

5.Noms des couches :
- Ne pas renommer les noms de couches identiques : les couches qui ont des noms identiques ne sont pas renommées. Les entités se trouvant dans des couches différentes mais portant le même nom se retrouveront dans une seule et même couche dans le fichier DXF.
- Renommer les noms de couches identiques : les couches qui ont des noms identiques seront renommées dans le fichier DXF. Les entités se trouvant dans des couches portant le même nom verront leur nom de couche renommée dans le fichier DXF. Un incrément est ajouté au nom au noms des couches renommées.
Par exemple, si deux couches portent le même nom 'EAU', le nom de la deuxième deviendra 'EAU_1'.
- Utiliser exclusivement les numéros de couches : les couches dans le fichier DXF sont nommées suivant leurs numéros dans TellWatch.

6.Si ce mode est activé, toutes les couches sont écrites dans le fichier DXF, sinon seules les couches contenant des entités sont écrites.

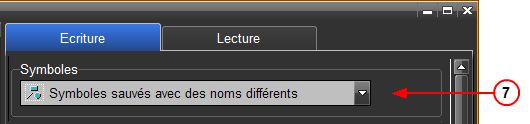

7.Mode de sauvegarde des symboles :
- Symboles sauvés avec leurs noms : les symboles gardent leur nom dans le fichier DXF, cad que deux symboles de même nom dans TellWatch sont sauvés en deux références de bloc avec la même définition de bloc et cette définition de bloc porte leurs noms communs.
- Symoles sauvés avec des noms différents : les symboles de même nom dans TellWatch sont sauvés avec des noms différents dans le fichier DXF. Un incrément est ajouté au nom; si deux symboles s'appellent SymbXy, le deuxième symbole sera renommé SymbXy_nnn.
- Symboles éclatés en éléments simples : seules les entités définissant le symbole sont sauvées dans le fichier DXF, il n'y a pas de création de bloc dans le fichier.

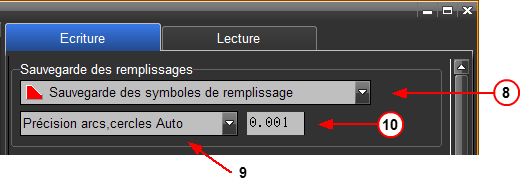

8.Mode de sauvegarde des remplissages :
- Pas de sauvegarde des remplissages : un remplissage est sauvé non rempli dans le fichier DXF, seul son contour est sauvé.
- Sauvegarde des symboles de remplissage : un remplissage est sauvé rempli dans le fichier DXF, générant une entité hachure avec 'SOLID' comme motif.
- Sauver symboles de remplissages avec des traits : le remplissage d'un remplissage est sauvé sous forme de hachures dans le fichier DXF.

9.Mode de précision pour les arcs et les cercles contenus dans un remplissage et que ce remplissage est sauvé rempli. Il est possible de spécifier une flèche pour la précision voulue, ou bien de sélectionner le mode de précision automatique.
Cette option n'est utilisée que pour la sauvegarde d'un fichier DXF en version R12.

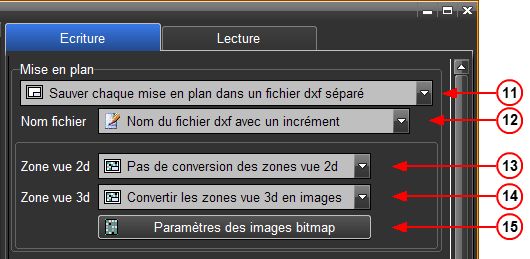

11.Mode de sauvegarde des mises en plan :
- Ne pas sauver les mises en plan : les mises en plan ne sont sauvées dans le fichier DXF
- Sauver les mises en plan et les entités vues dans des LAYOUTs : les mises en plan sont sauvées en 'Présentations' dans le fichier DXF
- Sauver chaque mise en plan dans un fichier dxf séparé : les mises en plan sont sauvées dans des fichiers DXF séparés

12.Syntaxe des noms des fichiers DXF pour les mises en plan si les mises en plan sont sauvées dans des fichiers DXF séparés :
- Nom du fichier dxf avec un incrément : nom du fichier suivi d'un incrément
- Nom des mises en plan : nom de la mise en plan suivi d'un incrément si besoin
- Nom du fichier dxf avec le nom des mises en plan : nom fichier suivi du nom de la mise en plan suivi d'un incrément si besoin

13.Mode de sauvegarde des zones vue 2d :
- Pas de conversion des zones vue 2d : les zones vue 2d sont sauvées sous forme de 'Fenêtres' DXF
- Convertir les zones vue 2d en traits : les zones vue 2d sont sauvées sous forme de traits dans DXF
- Convertir les zones vue 2d en images : les zones vue 2d sont sauvées sous forme d'images dans DXF

14.Mode de sauvegarde des zones vue 3d :
- Convertir les zones vue 3d en traits : les zones vue 3d sont sauvées sous forme de traits dans DXF
- Convertir les zones vue 3d en images : les zones vue 3d sont sauvées sous forme d'images dans DXF

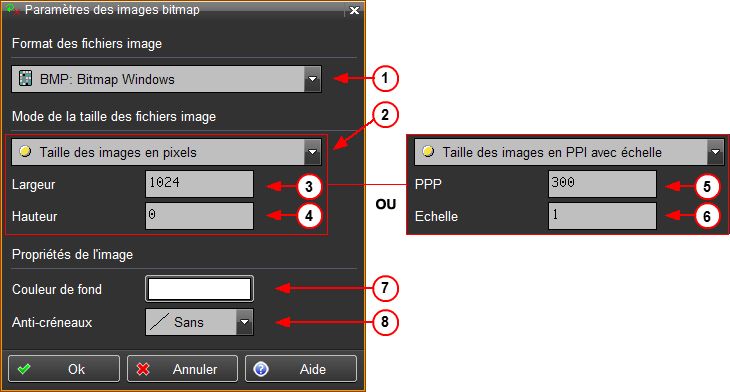

15.Paramètres des images si les zones vue sont sauvées sous forme d'images dans DXF

1.Format des images : GIF, PNG, ...

2.Taille des images. Deux possibilités de définition de la taille :

•Taille des images en pixels : la taille est définie par la largeur (3) et la hauteur (4) en pixels. Une valeur à 0 laisse le système calculer la valeur en fonction du rapport largeur/hauteur d'une zone vue.

•Taille des images en PPI avec échelle : la taille est définie par un PPP (nombre de points par pouce) (5) et une échelle (6).

7.Couleur du fond de l'image

8.Mode d'anti-crenelage de l'image

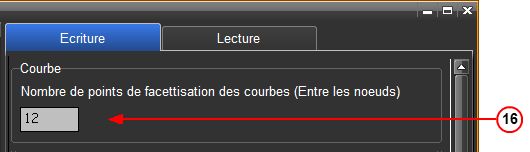

16.Valeur du nombre de points de facettisation des courbes pour la sauvegarde des courbes dans le fichier DXF. Cette option n'est utilisée que pour la sauvegarde avec la version R12, les courbes étant sauvées sous la forme de suites de traits. La sauvegarde de courbes en R12 augmente d'une manière significative la taille du fichier DXF.

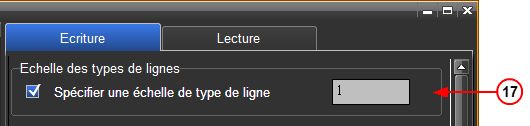

17.Cette option permet de spécifier un facteur d'échelle de type de ligne dans le fichier DXF (LTSCALE).
