Représentation hachures coupe
Représentation hachures coupe |
|
|

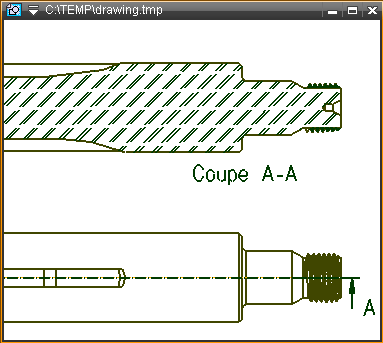

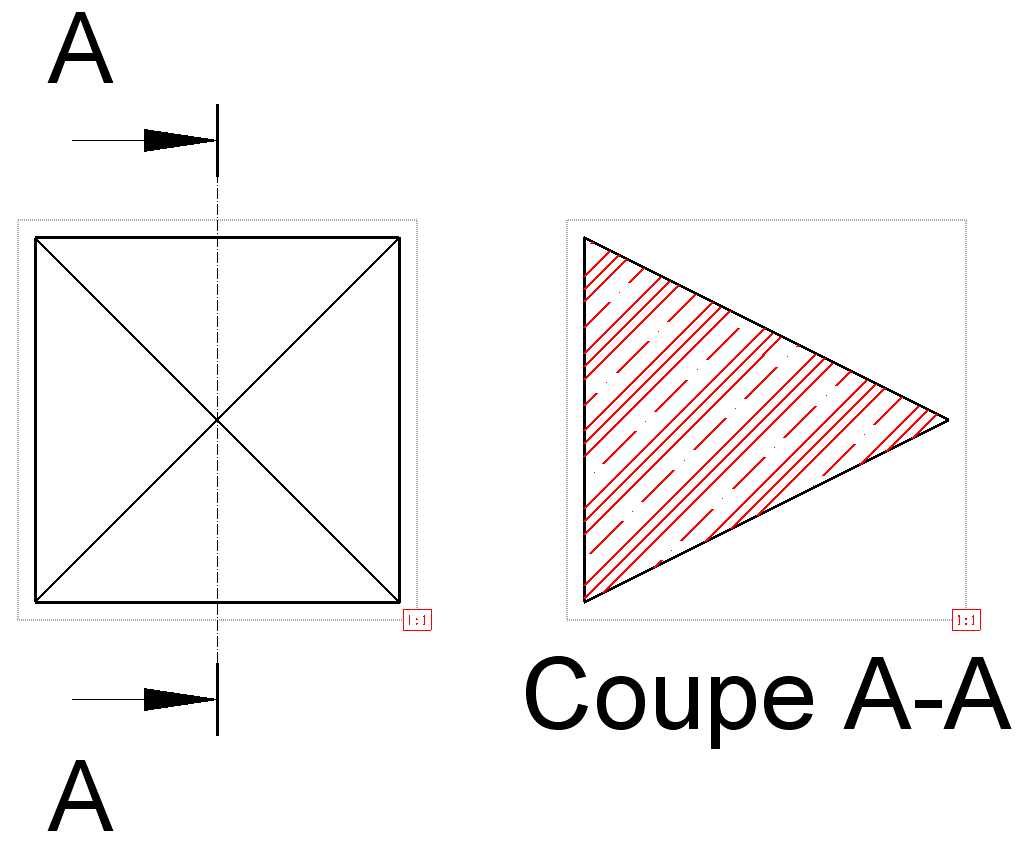

Par défaut, des hachures sont appliquées sur les faces obtenues par une coupe .

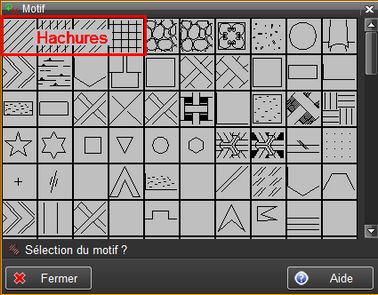

Paramètres Hachures on/off On peut renoncer à toute représentation de la coupe avec la fonction Hachures coupe On/Off (902). Couleur des hachures Couleur et largeur des hachures sont définies dans les valeurs par défaut des préférences utilisateurs (« Paramètres 3D »). Les valeurs par défaut du système sont utilisées dans les fenêtres 3D si Utiliser couleur hachures est Off. Angle et écart des hachures ou motifs, ordre de priorité 1.Angle et écart des hachures sont définies dans les valeurs par défaut des préférences utilisateurs (« Paramètres des hachures », autant 2D que 3D). 2.Si une matière est associée à l'objet et que cette matière est porteuse d'un motif de coupe , alors les hachures ou le motif choisi pour la matière est utilisé. 3.Si un motif de coupe est associé à l'objet, il est prioritaire sur tous les autres critères. Hachures ou motif Les quatre premiers choix des motifs de matière ou de face de coupe sont considérés comme des hachures. Composants L'aspect d'un composant comprend la matière (à laquelle un motif peut être associé), mais aussi angle et écart des hachures. Le fait d'inverser haut/bas un composant a pour effet d'inverser aussi l'angle des hachures (+/-). Le composant Pierre a un motif inscrit dans le fichier paramétré à l'origine de la représentation symbolique (vues « 2d coupe » et « 2d mixte »). Mise en plan
Adaptation lors de l'affichage Parfois les valeurs données pour l'écart des hachures sont trop serrées pour la fenêtre 3D ou la zone vue courante : d'une part cela donne une impression de remplissage plutôt que de hachures, d'autre part cela peut être coûteux en temps de calcul. Le système teste les cas problématiques et modifie alors l'écart des hachures ou la taille du motif.
|
