Saisie des angles de révolution

AiM Services
Previous pageReturn to chapter overviewNext page

La saisie des angles de début et de fin pour les fonctions Révolution , Révolution face , Hélicoïdal et Hélicoïdal face peut être faite dans le sens « horaire » (enroulement autour de l'axe Y dans le sens des aiguilles d'une montre) ou « anti-horaire » (enroulement dans le sens inverse, « trigonométrique »).  (version 2017)

Un bouton dans les masques de saisie permet de passer de l'un à l'autre mode.

Ce choix influence uniquement la convention de saisie des angles, l'objet résultant est identique.

Le même choix est proposé lors de la modification des paramètres de ces fonctions dans l'historique de construction (HOB).

Fonctions avec par défaut  le sens « horaire »

Les fonctions Révolution et Hélicoïdal sont basées sur une révolution partant dans le sens « horaire ».
Pour ces fonctions, le système propose tout d'abord de saisir les angles selon ce mode. Ensuite c'est le dernier mode utilisé par l'utilisateur, par fonction, qui est proposé.

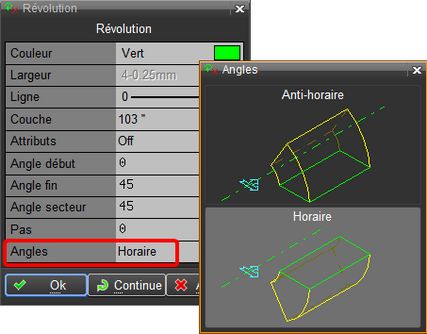

Exemple avec une révolution allant de 0° à 45° selon le sens horaire.

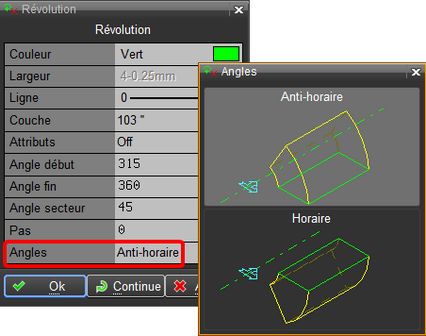

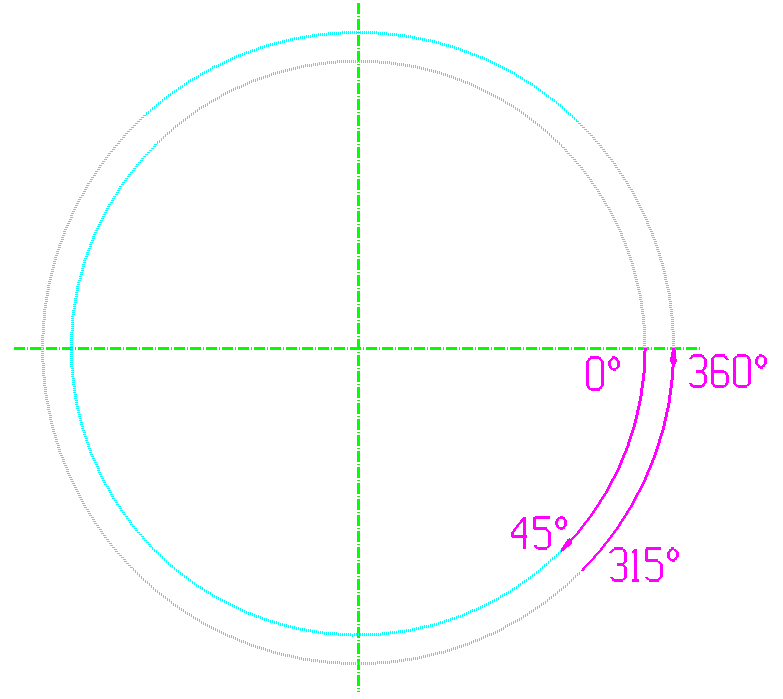

La même révolution a des angles de 315° à 360° selon le sens anti-horaire.

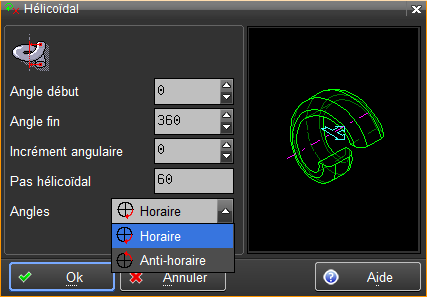

Exemple avec un hélicoïdal allant de 0° à 360° selon le sens horaire.

La même hélice a des angles de -360° à 0° selon le sens anti-horaire, son pas hélicoïdal est inversé.

Fonctions avec par défaut  le sens « anti-horaire »

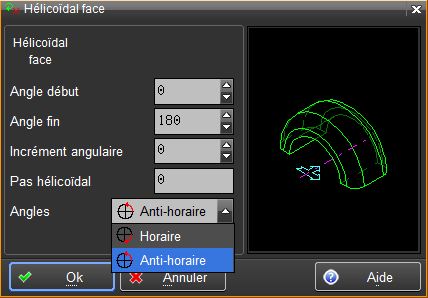

Les fonctions Révolution face et Hélicoïdal face sont basées sur une révolution partant dans le sens « anti-horaire ». Il est en effet plus naturel de créer un nouvel objet au-dessus de la face sélectionnée.
Pour ces fonctions, le système propose tout d'abord de saisir les angles selon ce mode. Ensuite c'est le dernier mode utilisé par l'utilisateur, par fonction, qui est proposé.





Rubriques connexes
Fonctions de création volumique , Révolution , Révolution face , Hélicoïdal , Hélicoïdal face
