Sélection des fonctions de création de contruction

AiM Services
Previous pageReturn to chapter overviewNext page

La sélection d'une fonction de création d'un élément de construction peut se faire soit au travers des icones se trouvant dans la zone de gauche de l'interface de TellWatch, soit à l'aide des axes XY de références, soit à partir d'élément de construction existants.

Sélection au travers des icones

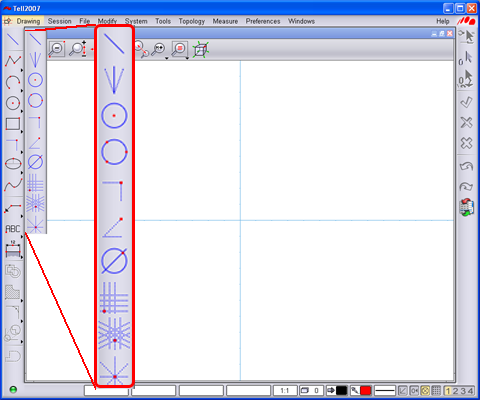

Les icones des fonctions de géométries sont disponibles dans la partie de gauche de l'interface de TellWatch.



Droite de construction

Droite médiane

Cercle 2

Cercle 3

Point cartésien

Point polaire

Point d'intersection

Grille rectangulaire

Grille isométrique

Grille radiale

Sélection à l'aide des axes XY

Les axes de référence permettent d'accéder aux fonctions de création de construction.

Droite

La fonction Droite de construction est accessible en cliquant avec la touche SELECT de la souris sur un des axes de référence XY d'une fenêtre 2D.

Cercle

La fonction Cercle 2 est accessible en cliquant deux fois avec la touche SELECT de la souris au centre des axes de référence XY d'une fenêtre 2D.

Point

La fonction Point cartésien est accessible en cliquant une fois avec la touche SELECT de la souris au centre des axes de référence XY d'une fenêtre 2D.

Sélection à partir d'éléments de constructions existants

Les fonctions de création de construction peuvent être sélectionnées avec la fonction SELECT de la souris.

Droite

La fonction Droite de construction est accessible en cliquant avec la touche SELECT de la souris sur une droite de construction existante.

Cercle

La fonction Cercle 2 est accessible en cliquant deux fois avec la touche SELECT de la souris au centre d'une intersection de deux éléments de construction existants ou en cliquant une fois avec la touche SELECT de la souris sur un cercle de construction existant.

Point

La fonction Point cartésien est accessible en cliquant une fois avec la touche SELECT de la souris au centre d'une intersection de deux éléments de construction existants ou en cliquant une fois avec la touche SELECT de la souris sur un point de construction existant.

Basculement sur les fonctions de création complémentaires

Après avoir sélectionné une fonction de création d'élément de construction au travers soit des axes de références XY soit au travers d'un élément de construction existant, il est possible d'activer sa fonction de création d'élément de construction complémentaire en cliquant une fois avec la touche SELECT de la souris dans une zone vide de la fenêtre de dessin 2D.

Droite - Droite médiane

On peut basculer de la fonction Droite de construction à la fonction Droite médiane et inversement.

Cercle 2 - Cercle 3

On peut basculer de la fonction Cercle 2 à la fonction Cercle 3 et inversement.

Point cartésien - Point polaire

On peut basculer de la fonction Point cartésien à la fonction Point polaire et inversement.



Rubriques connexes
Droite, Droite médiane, Cercle2, Cercle 3, Point cartésien, Point polaire, Point d'intersection, Grille rectangulaire , Grille isométrique , Grille Radiale , Suppression , Supp zone constrution, Supp élém. constr. , Supp tout constr , Construction On, Mesure construction,
