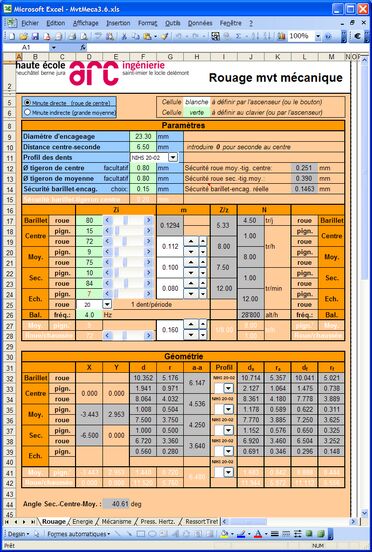

Sur la base d’un fichier Excel dans lequel sont calculés les différents rapports, nombre de dent, module et entraxe d’une chaîne d’engrenages, les différentes roues peuvent être créées et positionnées dans TellWatch.

AiM Services met à disposition la feuille de calcul Excel élaboré par la haute école de l’ARC.

Les paramètres sont traités dans le fichier Excel puis l’on exécute un fichier de configuration permettant ainsi de créer et positionner les composants de la chaîne cinématique.

Méthodologie

1- La chaîne cinématique est définie dans le fichier Excel.

2- La fonction Config lecture données Excel (1127) permet de configurer la lecture d’une feuille Excel (au travers de l’application Excel) afin d’en extraire plus facilement les données.

Un configuration type est fournie par TellWatch: MvtMeca.tlxcfg dans "..\int\excel_link_cfg"

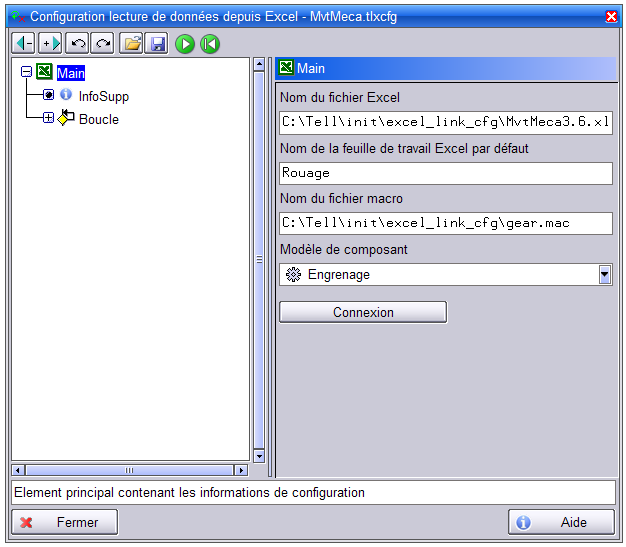

Lancer la fonction Config lecture données Excel (1127) et ouvrir le fichier MvtMeca.tlxcfg.

Vérifier que les champs suivant sont correctement remplis:

Configurer le chemin du fichier Excel contenant la chaîne à importer.

Entrer le nom de la feuille de travail Excel contenant les données.

Entrer le nom du chemin de la macro créant la chaîne cinématique.

Connexion : Ouvre le fichier Excel de données.

3-Lancement de la fonction Exec config Excel (2131) :

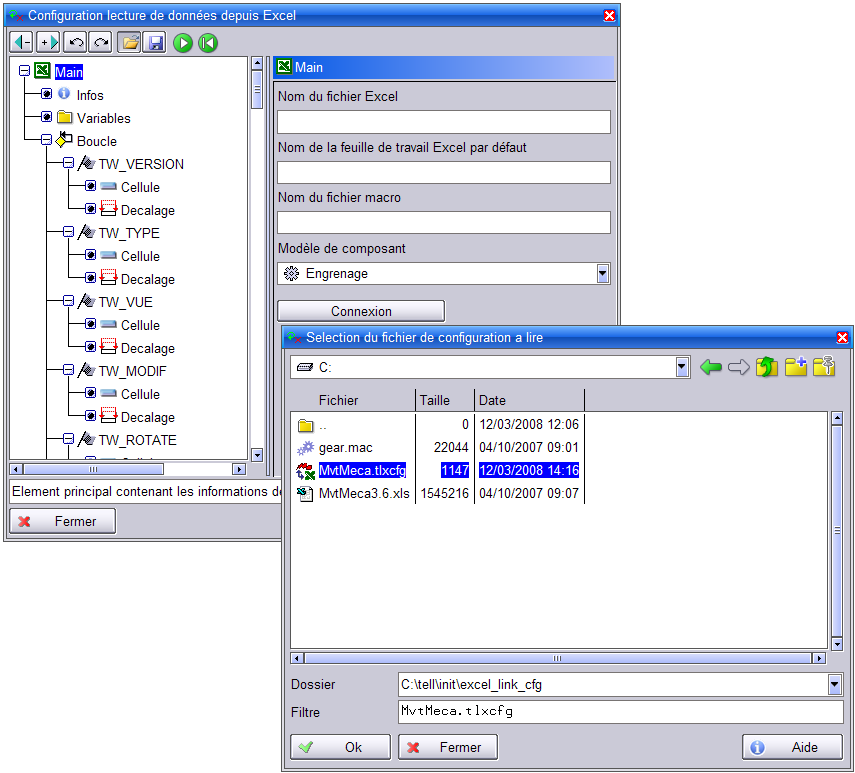

Choix du fichier de configuration fait précédemment : MvtMeca.tlxcfg

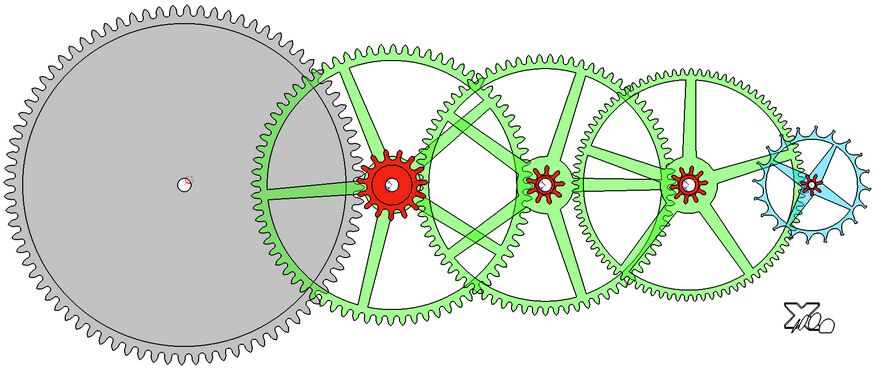

4-Résultat . Création de la chaîne voulu:

Modifications

Une sélection dans le dessin avec la touche 'MODIF' sur l'icone de la fonction de lien avec Excel permet de forcer une mise à jour depuis le tableau Excel ou une mise à jour du tableau Excel depuis les paramètres des composants du dessin.
