REPARTITION

Fonction de répartition d'un symbole le long d'un contour.
Les éléments utilisés pour ces contours doivent être des cercles, des arcs, des segments ou une succession de segments et d'arcs.

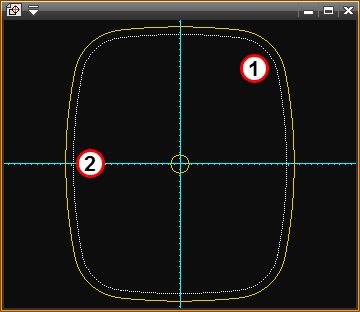

On commence par sélectionner le contour à utiliser puis le point de début et de fin du contour. Dans notre exemple le point de d;but et de fin sont confondus pour utiliser tout le contour.

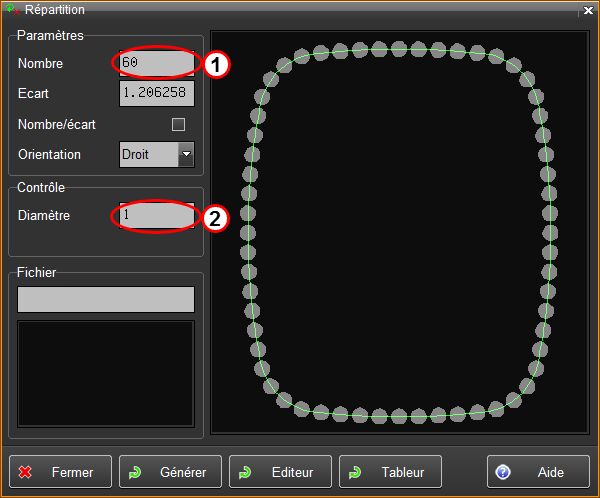

1. Ce bouton permet d'enter le nombre de symboles repartis sur le contour défini.

2. Ce bouton permet d'entrer le diamètre de contrôle de la répartition. Cette valeur n'est pas utilisée si un symbole de répartition a été sélectionné.

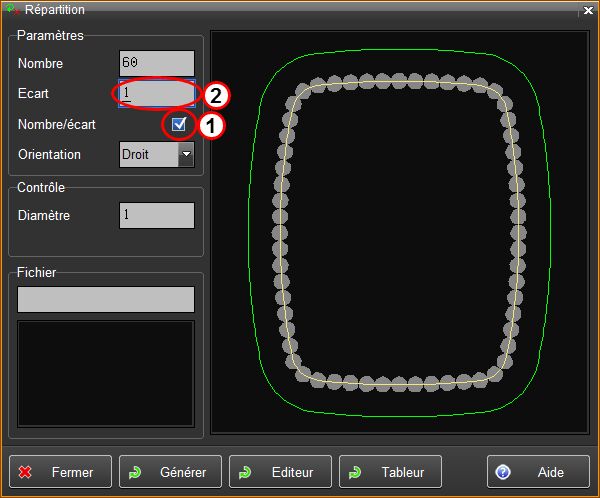

1. Ce flag permet de passer en mode de calcul du contour en utilisant l'écart entre les symboles de la répartition. Le système calcul un contour parallèle pour correspondre au nombre et à l'écart entré..

2. Ce bouton permet d'entrer l'écart entre les symboles de la répartition.

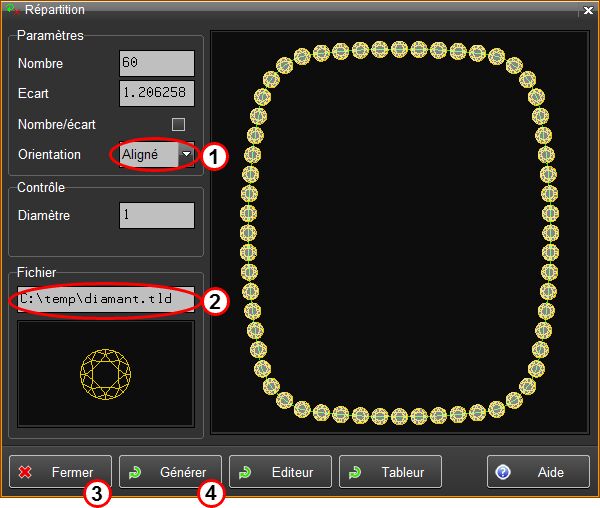

1. Ce bouton permet de choisir si le symbole est positionné horizontalement ou aligné sur le contour.

2. Ce bouton permet d'entrer le fichier placé sur le contour ou de le sélectionner avec le bouton Modif de la souris.

3. Ce bouton permet de sortir de la fonction sans effets et la définition de la répartition est conservée pour la prochaine exécution de la fonction.

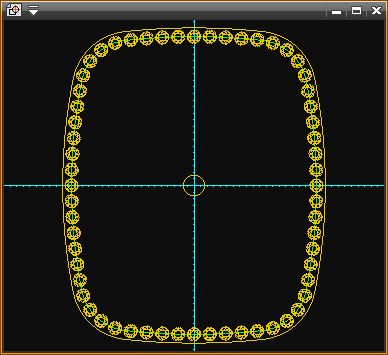

4. Ce bouton génère dans le dessin les symboles repartis.
