Entrée/sortie > Outils > Fichiers système (190)
|

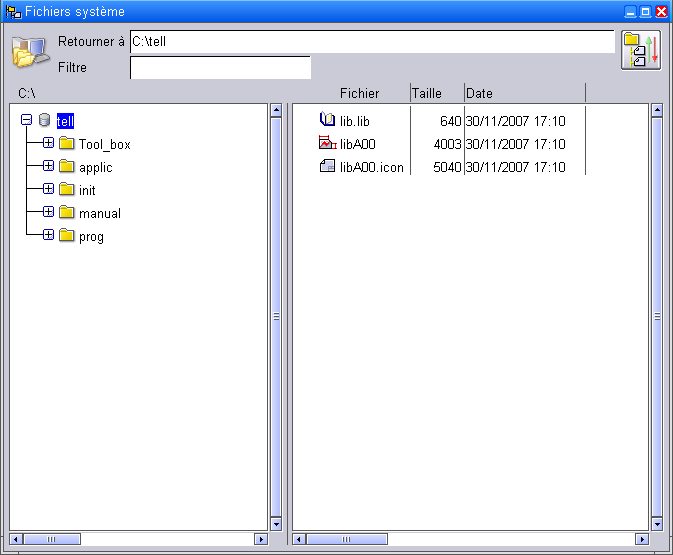

Permet de parcourir une arborescence de dossiers (type Explorateur) en partant d'une source définie dans le champ supérieur.
MODIF sur ce champ propose une série de racines en conformité avec le système.

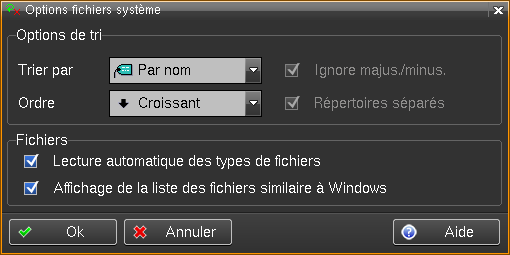

La fonction options permet de modifier l'ordre de tri de la liste des fichiers.
Remarque
Au sujet des sélections de fichiers ou de dossiers:
Il est possible de sélectionner plusieurs fichiers ou dossiers en cliquant tout en maintenant la touche "Ctrl" enfoncée (si l'on clique sur une entité déjà sélectionnée, elle sera supprimée de la sélection). De plus la touche "Shift" permet de sélectionner toutes les entités comprises entre les deux digitalisation.
La zone de gauche représente graphiquement l'étagement des dossiers et offre la possibilité de les activer par une digitalisation.
Plusieurs actions sont alors possibles de façon contextuelle selon leur type:
|
|
Propriétés ...
|
affichage de la taille, du propriétaire, du groupe et des protections.
|
|
|
Création sous-dossier ...
|
création d'un nouveau dossier sur le disque.
|
|
|
Renommer ...
|
modification du nom d'un dossier.
|
|
|
Supprimer ...
|
suppression d'un dossier vide.
|
|
|
Archiver ...
|
archivage d'un dossier au format zip ou tar.
|
|
|
Recherche fichiers ...
|
activation de la fonction Recherche fichiers dans le répertoire sélectionné.
|
|
|
Visualiser ...
|
activation de la fonction Visualiseur dans le répertoire sélectionné.
|
|
|
Actualiser drives
|
mise à jour la liste des disques montés sur le système. Cette fonction est utile lors de l'installation d'un disque externe ou d'une clé USB.
|
|
|
Actualier
|
mise à jour de la représentation graphique.
|
Un double clic sur un dossier permet de parcourir l'arborescence des éventuels sous-dossiers.
La zone de droite représente graphiquement les fichiers et offre la possibilité de les activer par une digitalisation.
Plusieurs actions sont alors possibles de façon contextuelle selon leur type:
|
|
Lire tout
|
chargement d'un fichier dans le dessin.
|
|
|
Lire sélection
|
insertion dans le dessin d'un fichier.
|
|
|
Lire module
|
insertion d'un module dans le dessin.
|
|
|
Sélection dessin
|
sélection d'une partie d'un dessin.
|
|
|
Exécuter
|
exécution d'une macro fonction.
|
|
|
Jouer
|
audition d'un fichier son (.au) ou visualisation d'un fichier vidéo MPEG (.mpg).
|
|
|
Editer
|
édition d'un fichier commande scène (.scn).
|
|
|
Renommer
|
modification du nom d'un fichier.
|
|
|
Déplacer
|
déplacement d'un fichier.
|
|
|
Copier
|
copie d'un fichier.
|
|
|
Supprimer
|
suppression d'un fichier.
|
|
|
Compresser
|
compression d'un fichier en format .Z.
|
|
|
Décompresser
|
décompression d'un fichier de format .Z.
|
|
|
Restaurer
|
restauration d'un fichier zip ou tar.
|
|
|
Visualiser
|
pré-visualisation d'un fichier.
|
|
|
Propriétés
|
affichage de la taille et les attributs du fichiers (propriétaire, groupe et protections).
|
|
|
Actualiser
|
mise à jour de la représentation graphique.
|
Un double clic sur un fichier permet de le charger (équivalent à Lire tout).
Les types de fichiers décodés sont:
|

|
Dessin
|
.tld, .tldz, .tldx
|
dessin vectoriel (fichier normal ou compressé).
|
|

|
Paramétré
|
.tlp, .tlpy, .tlpx
|
dessin vectoriel paramétré (fichier normal ou compressé).
|
|
|
Macro
|
.mac
|
macro fonctions utilisant le langage interne.
|
|
|
Window
|
.win
|
fichier de fenêtrage utilisateur.
|
|

|
Default
|
.tlu, .tluz, .tlux
|
fichier de préférence utilisateur (fichier normal ou compressé).
|
|
|
Table param
|
|
table de dimensions pour paramétrage.
|
|
|
Source macro
|
.src
|
fichier source en langage Macro.
|
|
|
Source macro include
|
.inc
|
fichier externe de source Macro.
|
|
|
Bitmap
|
.gif, .pcx, .jpg,
.xwd, .png, .tif,
.tga, .pic, .xpm,
.bmp, .pbm, .ico,
.prw, .bif, .tli
|
fichier image bitmap
|
|
|
Library
|
.lib, .tll
|
fichier librairie de dessins, dessins paramétrés ou Macro
|
|
|
Text
|
.txt
|
fichier texte
|
|
|
Material
|
|
fichier de définition d'une matière
|
|
|
Workstation
|
|
fichier de définition des traceurs/imprimantes.
|
|

|
Dessin DWG ou DXF
|
|
dessin vectoriel au format DWG ou DXF
|
|

|
Dessin ASCII
|
.tla. tlaz, tlax
|
dessin vectoriel Tell dans un format ASCII lisible par un éditeur de textes et compatible avec le langage Macro (fichier normal ou compressé).
|
|

|
Spreadsheet
|
.tls, tlsz, .tlsx
|
fichier d'un tableur TellWatch
|
|
|
Spreadsheet
|
.sylk
|
fichier tableur au format SYLK
|
|
|
PDF
|
.pdf
|
fichier Adobe au format PDF
|
|

|
STL
|
.stl
|
fichier 3d stéréolythographie ASCII ou binaire
|
|
|
IGES
|
.igs, .iges
|
dessin vectoriel au format IGES
|
|
|
Font raster
|
.bdf, .pcf, .snf,
.vft, .fnt
|
fichier de font raster.
|
|
|
Font
|
.font
|
fichier polices de caractères du dessin
|
|
|
True Type
|
.ttf, .ttc
|
fichier polices de caractères 'true type' du dessin
|
|

|
SVG
|
.svg, .svgz
|
fichier de dessin au format SVG (fichier normal ou compressé).
|
|
|
XML
|
.xml
|
fichier texte au format XML
|
|
|
BOM LIST
|
.bom
|
fichier de nomenclature liste
|
|
|
BOM CLASS
|
.cbom
|
fichier de nomenclature classe
|
|
|
BOM HEADER
|
.hbom
|
fichier des titres de colonnes de nomenclature
|
|
|
BOM GLOSSARY
|
.gbom
|
fichier de nomenclature glossaire
|
|
|
BOM REV
|
.rbom
|
fichier liste de révisions
|
|
|
Normalisation
|
.nrm
|
fichier de normalisation
|
|
|
Layer
|
.lay
|
fichier d'état des couches
|
|
|
Layer state
|
.flay
|
fichier filtre des couches
|
|

|
Palette de couleurs
|
.tlc, .tlcz, .tlcx
|
fichier d'une palette de couleur (fichier normal ou compressé).
|
|

|
Color table
|
.tlct, .tlctz, .tlctx
|
fichier table de couleurs (fichier normal ou compressé).
|
|

|
Thickness table
|
.tltt, .tlttz, .tlttx
|
fichier table de largeurs (fichier normal ou compressé).
|
|

|
Desktop function
|
.dfn, .dfnz, .dfnx
|
fichier de définition des fonctions du desktop (fichier normal ou compressé).
|
|

|
Menu function
|
.mfn, .mfnz,
.mfnx
|
fichier de définition des fonctions des menus du desktop (fichier normal ou compressé).
|
|
|
Window function
|
.ufn
|
fichier de définition des fonction de la fenêtre des fonctions de l'utilisateur.
|
|
|
Sortie traceur
|
.hpl
|
fichier de sortie traceur au format HPGL
|
|
|
Gradient
|
.gclr
|
fichier de définition d'un gradient de couleurs
|
|

|
Table NIHS
|
.tln, .tlnz, .tlnx
|
fichier des tables des normes NIHS (fichier normal ou compressé).
|
|

|
Markup
|
.tldm, .tldmz,
.tldmx
|
fichier contenant des annotations d'un dessin (markup), (fichier normal ou compressé).
|
|
|
Mise en plan
|
.tlds, .tld2
|
fichier profil de mise en plan
|
|
|
Planche de fourniture
|
.tlss
|
fichier planche de fourniture
|
|
|
Pattern
|
std.pat
|
fichier de définition des motifs utilisateurs (pattern)
|
|
|
Line type
|
std.lin
|
fichier de définition des types de ligne utilisateurs
|
|
