LUMIERES

Permet de gérer les sources lumineuses.
L'utilisation de la fonction Modif sur la représentation d'une source lumineuse permet de la déplacer de manière interactive. Une deuxième digitalisation avec Modif affiche une boîte de dialogue dans laquelle il est possible de modifier ses attributs.

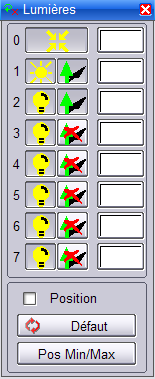

Pour chacune des 8 sources lumineuses, il est possible:
- d'activer/désactiver la source elle-même
- de modifier la couleur
- d'activer/désactiver l'ombre portée

Lumière ambiante (0)

Éclairage diffus n'ayant pas de direction spécifique.


Soleil(1)

La source lumineuse de type soleil est située à l'infini et ses rayons sont parallèles. La représentation du soleil est une demi-droite partant du bord de la fenêtre 3D et rejoignant l'origine du plan de travail.
Il est également possible de positionner le soleil avec un angle horaire (AH) sur le plan XY courant, de 0° à 360°, et un angle de déclinaison (AD) de -90° à 90°. Ces valeurs sont affichées en plus de la position en XYZ et sont définies par rapport au plan de travail courant.

Ampoule

Les ampoules permettent de positionner des sources lumineuses autour des objets 3D selon la couleur définie.

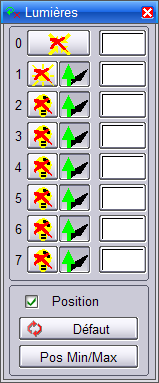

La position de ces ampoules est modifiable en mode d'affichage filaire (820) si la case "Position" est cochée.

Pos Min/Max

Repartit automatiquement les lumières en fonction des dimensions des objets présents.

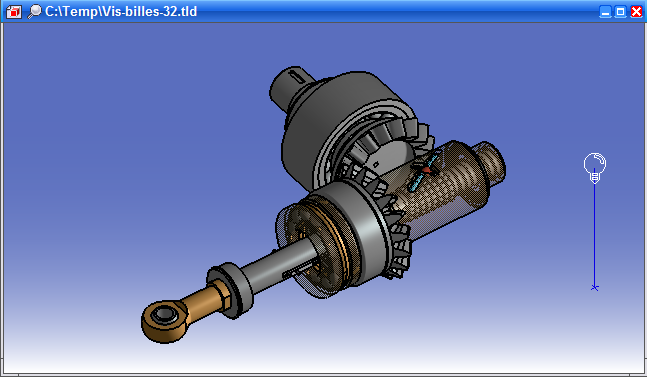

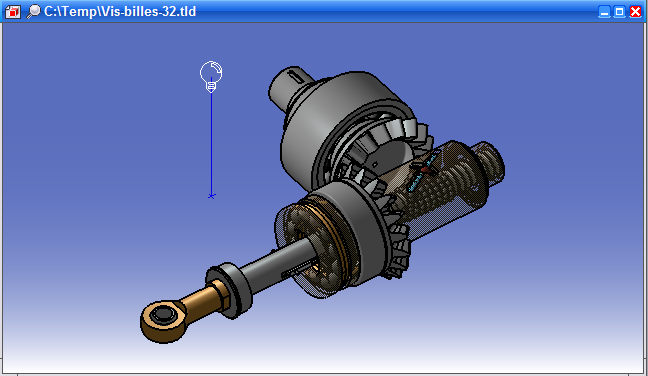

La gestion des lumières est améliorée, les spots de lumières sont à présent visibles dans tous les affichages « éclairés » et la modification de la position de ces spots agit de manière interactive sur l’éclairage des objets :

Voir la fonction Lumières

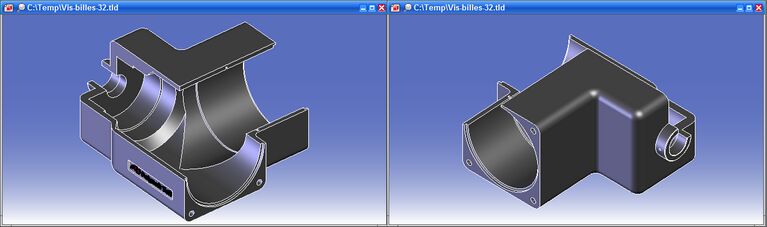

De plus si aucune lumière n’est active, des lumières sont orientées en fonction de la vue permettant ainsi de visualiser les objets sous n’importe quel angle de vue.
