Volumique > Modification > Dépl face (982)
|
Permet de déplacer une face plane d'un objet, donc de modifier la géométrie de cet objet.
Après activation de la fonction, le curseur doit être positionné sur la face à traiter pour définir une limitation avec SELECT, la face concernée change alors de couleur; dès que la limitation est acceptée avec Active fonction (SELECT), la face se déplace dynamiquement.
Les autres faces bordant la face en traitement sont prolongées ou raccourcies sans modification de leur angle.
Elles peuvent être courbes si leur génératrice est normale au plan de la face en traitement.
Une modification topologique de l'objet n'est pas possible (augmentation ou diminution du nombre d'arêtes et sommets).
Le curseur se bloque si la valeur limite est dépassée, ou lors de la validation de l'opération avec Active fonction (SELECT).
Dans ce cas, le message "Manipulation refusée" est affiché ; une boîte de dialogue est ouverte avec la valeur correspondante au déplacement du curseur.
Cette boîte de dialogue permet l'entrée d'une valeur numérique, de continuer en déplacement dynamique ou d'accepter, avec apparition d'un curseur OK qui suggère une acceptation de la modification par une digitalisation de Enter (ENTER) dans une fenêtre de dessin.
Si on utilise Modif (MODIF) avec le positionnement de curseur ci-dessus, la fonction est activée (ISOLOGIE).
Pendant le déplacement dynamique, Modif (MODIF) de la souris ouvre la boîte de dialogue.
|

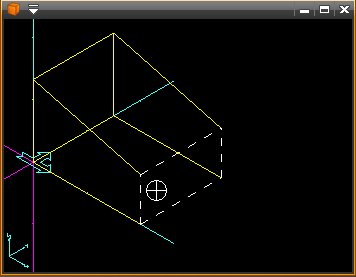

Modif sur une face plane.
|
|

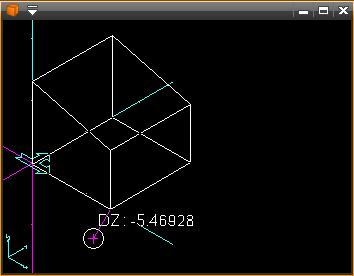

Curseur avec déplacement interactif de la face, et modification des faces adjacentes.
|
|

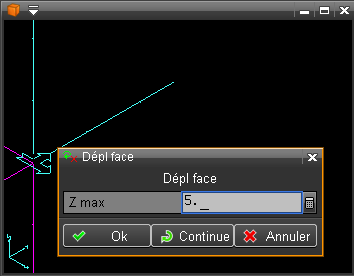

Modif fait apparaître une boîte de dialogue.
Ici on a entré la valeur "5.", soit un déplacement de 5 unités de la face selon sa normale.
(Une valeur positive augmente le volume de l'objet, une valeur négative le diminue).
|
|

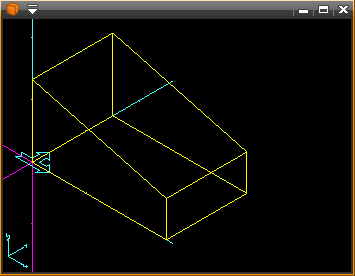

Clic sur "OK", l'objet modifié est affiché.
avec la fonction Tire face, on obtiendrait ceci :
|
REMARQUES:
Plusieurs faces peuvent être traitées en même temps, si elles font partie de la même limitation. Le déplacement n'est pas dynamique mais la boîte de dialogue est affichée pour entrer la valeur.
Le déplacement demandé est référencé par rapport à la face initiale; un déplacement positif augmente le volume de l'objet et inversement.
Si une forme se trouve sur la face tirée, elle suit entièrement le déplacement.
|
