Volumique > Outils > Init limitation (1094)
|
|
Cette fonction "Init limitation" n'est utilisée directement que dans des cas exceptionnels.
Les « limitations » sont utilisées par de nombreuses fonctions pour « sélectionner » des faces, arêtes ou sommets d'objets avant de leur appliquer une action.
|
"Init limitation" permet d'ajouter un ou plusieurs éléments d'objets (faces, arêtes ou sommets) dans la limitation au moyen de ENTER sur un élément ou de retrancher au moyen de ENTER sur un élément déjà sélectionné.
Utiliser [Shift]+ENTER pour ajouter ou retrancher des éléments.
Les éléments peuvent être des faces, des arêtes ou des sommets choisis dans un ou plusieurs objets.
La validation d'une limitation (comme pour la sélection d'entités du dessin) se fait avec la touche SELECT de la souris dans le vide.
Un repère invisible équivalent au plan de travail est associé à une limitation.

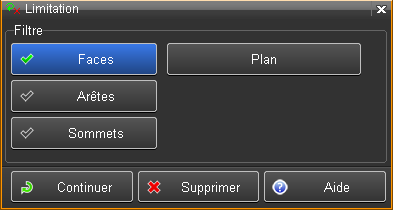

En cours de sélection, MODIF ouvre une boîte de dialogue qui permet de choisir un filtre : sélectionner des faces, arêtes ou sommets, ou se limiter à certains types de face. Il est aussi possible d' Annuler la limitation ("Supprimer").
|
Souvent les fonctions s'appliquent uniquement à des faces, les boutons permettant de filtrer sur les arêtes ou les sommets sont alors désactivés, comme dans cet exemple.
Certaines fonctions ouvrent une autre boîte de dialogue, comme Chanfrein.
|
Les faces arrières des objets sont également ajoutées ou retranchées si le curseur est placé à cheval de l'arête bordant la face mais hors de cette dernière (utiliser le curseur auto point).
Les faces contiguës et tangentes peuvent être sélectionnées par « propagation » avec un double-clic sur une arête (voir exemple ci-dessous).
Si une face appartenant à une forme de l'objet est montrée, et selon la fonction en cours, toutes les faces de la forme sont ajoutées à, ou retranchées de, la limitation.
L'affichage interactif des faces/arêtes/sommets peut être désactivé avec la fonction Curseur interactif 3D (2303).
REMARQUES :
De nombreuses fonctions peuvent être invoquées après avoir manuellement initialisé la limitation, dont :
Déplace face, Tire face, Angle face, Dépouille, Rayon cylindre, Déplace limitation, Copie limitation, Déplace limitation sur plan, Copie limitation sur plan
Exemples
|

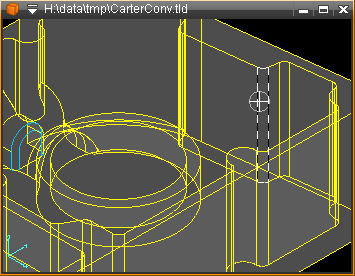

Sélection d'une face en cliquant d'un côté d'une arête.
|
|

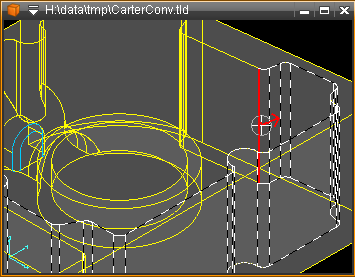

Second clic sur la même arête : les faces contiguës et tangentes sont aussi sélectionnées, par « propagation », dans la direction donnée par le clic au bord de l'arête.
|
|

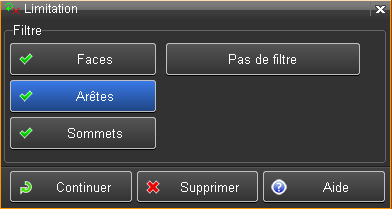

Boîte pour la sélection du filtre (en faisant MODIF), dans cet exemple pour ne sélectionner que des arêtes.
|
|
Sélection d'une arête.
|
|

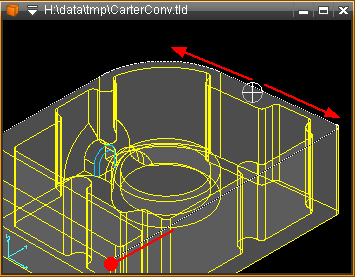

Second clic sur la même arête : les arêtes contiguës et tangentes sont aussi sélectionnées, par « propagation », dans les deux directions.
|
Filtres pour les faces
Liste des filtres proposés :
Pas de filtre
|
Aucune restriction, toutes les faces sont admises, possibilité de choisir un filtre dans la liste ci-dessous
|
Face plane
|
Seules les faces planes sont admises.
|
Face cylindrique
|
Seules les faces cylindriques sont admises.
|
Matière
|
Seules les faces qui ont la même matière sont admises. Filtre modifiable.
|
Porteuse
|
Les faces planes doivent avoir même normale et l'origine sur le même plan,
les faces cylindriques même rayon et l'origine sur le même axe,
et de même pour les paramètres de tous les types de faces.
|
Porteuse +/-
|
Même filtre que le précédent, où les faces dont la porteuse est inversée sont aussi acceptées.
|
Raccord
|
Seules les faces qui sont des raccords sont admises.
|
Liste des filtres imposés :
Dépouille ou reprise
|
Imposé par la fonction dépouille.
|
Collage
|
Imposé par la fonction face de collage. Seules les faces admises comme face de collage sont acceptées.
|
Forme
|
Imposé par la fonction Annule forme. Seules les faces qui appartiennent à une forme sont admises.
|
|
