Volumique > Outils > Régénérer conversion (993)
|
Permet de mettre à jour ou de figer une ou toutes les pièces de conversion créées avec 3D -> 2D, 3D+2D -> 2D, Coupe-> 2D ou Conv 4 vues.
Une fois figées, les pièces peuvent ensuite être éditées.
Si une seule pièce de conversion est sélectionnée, il est possible dans la même action de la renommer.
Mettre à jour une ou toutes les pièces de conversion
|

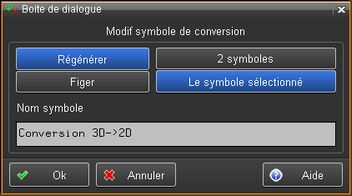

Appel de la fonction Régénérer conversion (993). Le système affiche une boîte de dialogue qui indique le nombre total de pièces (ou symboles) de conversion concernées.
| 1. | Choisir entre "Régénérer" et "Figer". |
| 2. | Laisser l'option par défaut "[n] pièces/symboles", ou cliquer sur "La pièce/symbole sélectionnée" |
| 2.a | Si on a fait le second choix, le système demande de cliquer sur une pièce pour la sélectionner, puis il affiche son nom. |
| 3. | Éventuellement modifier le nom de la pièce de conversion (si une seule pièce dans le dessin, ou second choix ci-dessus) |
| 4. | Confirmer en cliquant sur le bouton "OK" (ou "Annuler"). |
|
Mettre à jour une seule pièce de conversion (sans faire appel à la fonction)
|
Objet initial, et pièce de conversion (ci-dessous, en mode trace imprimante).
|
|
L'objet est modifié.
|
|

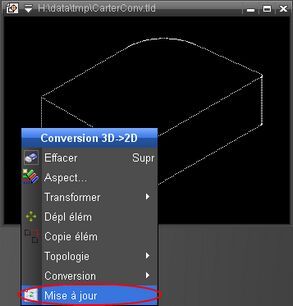

Activer le menu contextuel de la pièce de conversion pour activer la fonction de mise à jour.
Résultat ci-dessous, nouvelle pièce de conversion (en mode trace imprimante).
|
|
