CONVERSION 4 VUES

Permet de générer dans le plan de travail quatre vues 2D d'un objet 3D.
Cette fonction agit comme la fonction conversion 3D -> 2D, sauf qu'au lieu de choisir la vue d'une fenêtre, ce sont quatre vues standard qui sont  utilisées par le système.

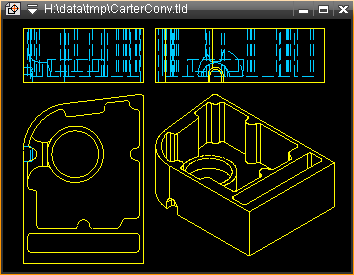

Les quatre vues obtenues sont : orthogonale de gauche , de devant , de haut et isométrique haut sud-ouest.

Une suppression des duplications de lignes est automatiquement exécutée lors de la conversion.

Les vues sont générées sous forme de pièces qui sont liées à l'objet 3D et, de ce fait, ne peuvent pas être éditées.
Si l'objet 3D a été modifié, les vues peuvent être mises à jour avec la fonction Régénérer conversion ou en utilisant la fonction Modif sur les pièces de conversion. La deuxième option, Fixer les pièces de conversion, permet de supprimer le lien avec l'entité 3D.

La structure 2D des imbrications et des attributs de nomenclature est respectée.
