Horlogerie > Outils > Taillage denture (1213)
|
Cette fonction permet de tailler la denture d'une roue.

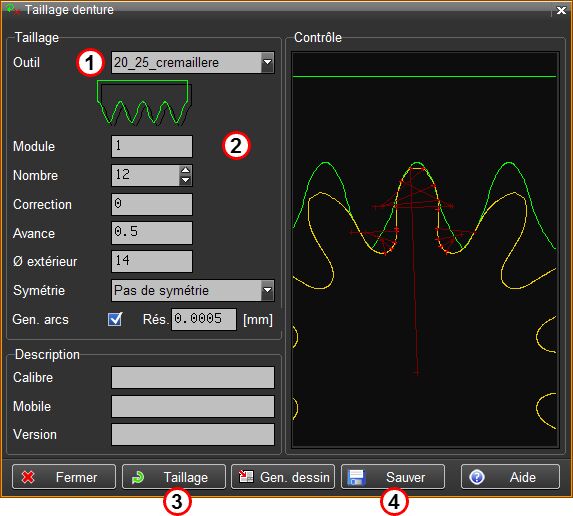

| 1. | Sélectionner un outil de taillage dans la liste |
| 2. | Définir la valeur du module, du nombre de dents, de la correction et de l'avance |
| 3. | Avec la fonction "Taillage", le profile de la dent est calculé.

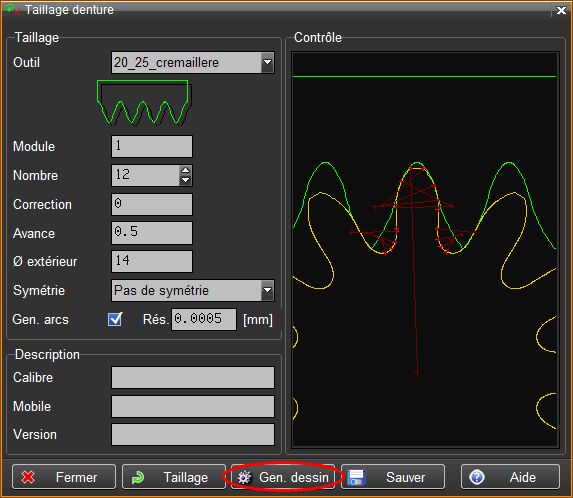

La fonction "Gen. dessin" permet de générer dans le dessin le contour de la roue ou uniquement le contour de la dent taillée avec la touche [Shift] ou [Maj] du clavier. |
| 4. | Avec la fonction "Sauver", le nouveau profil est sauvegardé dans un répertoire "utilisateur". Le répertoire "cutting" est utilisé par défaut. |
Après l'enregistrement du profil taillé de la dent, la fonction "Gen. dessin" est modifiée et permet de générer automatiquement dans le dessin courant un composant roue.
Taillage
Outil: Choix du profile de la fraise mère dans une liste
Remarque: les profils de fraise mère sont représentés par des fichiers de dessins se trouvant sous le répertoire ..\init\feature\taillage
Module : Définition du module
Nombre de dents : Définition du nombre de dent
Correction : Définition de la valeur de correction durant le taillage
Avance : Définition de l'avance à réglé durant le taillage
Symétrie : permet de sélectionner le coté faisant référence pour obtenir une dent symétrique
Gen. arcs : Flag si l'on désire générer le contour de la roue avec des arcs de cercle.
Res. : Résolution de la conversion en arcs de cercle
Description
Calibre: Permet de donner un nom à la pièce taillée
Mobile: Permet de donner une description supplémentaire
Version: Permet de versionner la pièce taillée
Fonction Taillage: Cette fonction permet d'exécuter le calcul du profile de dent taillé
Fonction Genération dessin: Cette fonction permet de générer le dessin de la roue complète avec le profil de denture calculé basé sur les paramètres "nombre de dent" et "module" entrés. La touche [Maj] permet de ne générer que le profil d'une dent avec sa description. Après l'enregistrement de la denture taillée, la fonction permet de génèrer dans le dessin un composant roue.
Fonction Sauver: Cette fonction permet de sauver la roue taillée. Ce fichier doit être sauvé dans un répertoire "utilisateur" se trouvant sous ..\init\feature\gear\"répertoire utilisateur". Par défaut le répertoire utilisateur est "cutting". Ensuite avec la fonction Engrenage n°480, il est possible de générer la roue taillée en sélectionnant son profile stocké sous le répertoire utilisateur et en ajoutant le nombre de dents correspondant.
Remarque: L'unité de travail doit être en millimètre (Voir fonction UNITE n°314)
Dans la fenêtre de prévisualisation à l'aide des touches suivantes il est possible de déplacer la vue:
Ctrl+ENTER --> Déplacement dynamique
Ctrl+MODIF --> Zoom dynamique
Ctrl+SELECT --> Retour vue d'origine
|
