Horlogerie > Outils > Taillage conjugué (1216)
|
Cette fonction permet de tailler une roue par rapport à une autre.
Il faut sélectionner une pièce représentant une roue existante dans la fenêtre de dessin, puis ensuite le panneau de contrôle s'affiche.
Entrer le nombre de dents désiré pour la roue conjuguée, la correction éventuelle et ne pas oublier la valeur du jeu, puis sélectionner la fonction "taillage".

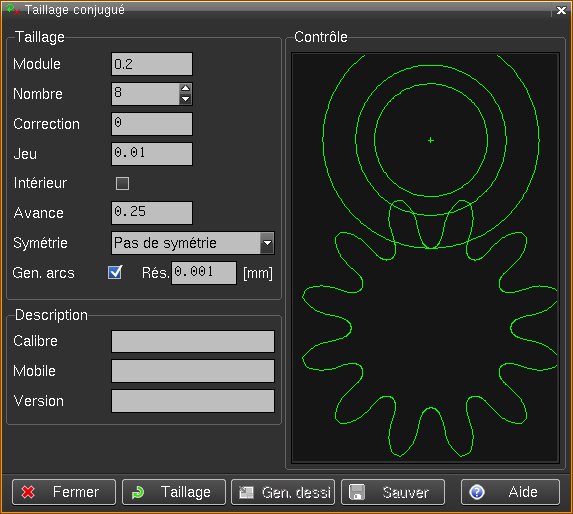

| 1. | Avec la fonction "Taillage", le profile de la dent est calculé.

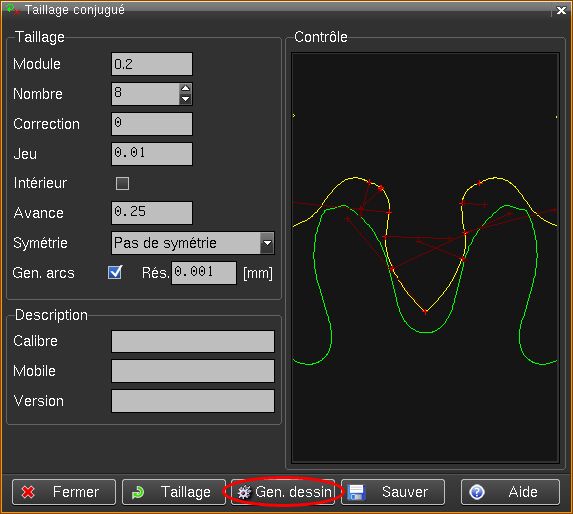

La fonction "Gen. dessin" permet de générer dans le dessin le contour de la roue ou uniquement le contour de la dent taillée avec la touche [Shift] ou [Maj] du clavier. |
| 2. | Avec la fonction "Sauver", le nouveau profil est sauvegardé dans un répertoire "utilisateur". Le répertoire "cutting" est utilisé par défaut.
|
Après l'enregistrement du profil taillé de la dent, la fonction "Gen. dessin" est modifiée et permet de générer automatiquement dans le dessin courant un composant roue.
Taillage
Module : Indication du module
Nombre de dents : Définition du nombre de dents
Correction : Définition de la valeur de correction durant le taillage
Jeu : Définition du jeu durant le taillage
Intérieur : Choix du taillage d'un engrenage intérieur ou extérieur
Avance : Définition de l'avance à réglé durant le taillage
Symétrie : permet de sélectionner le coté faisant référence pour obtenir une dent symétrique
Gen. arcs : Flag si l'on désire générer le contour de la roue avec des arcs de cercle.
Res. : Résolution de la conversion en arcs de cercle
Description
Calibre: Permet de donner un nom à la pièce taillée
Mobile: Permet de donner une description supplémentaire
Version: Permet de versionner la pièce taillée
Fonction Taillage: Cette fonction permet d'exécuter le calcul du profile de la roue conjuguée
Fonction Génération dessin: Cette fonction permet de générer le dessin du profile de la roue conjuguée. La touche [Maj] permet de ne générer qu'une dent dans le dessin.
Fonction Sauver: Cette fonction permet de sauver le roue conjuguée taillée. Ce fichier doit être sauvé dans un répertoire "utilisateur" se trouvant sous ..\init\feature\gear\"répertoire utilisateur" pour les roues et dans le répertoire se trouvant sous ..\init\feature\igear\"répertoire utilisateur" pour les roues intérieures. Ensuite avec la fonction Engrenage n°480 il est possible de générer la roue taillée en sélectionnant son profile stocké sous le répertoire utilisateur et en ajoutant le nombre de dents correspondant.
Remarque: L'unité de travail doit être en millimètre (Voir fonction UNITE n°314)
Dans la fenêtre de prévisualisation à l'aide des touches suivantes il est possible de déplacer la vue:
Ctrl+ENTER --> Déplacement dynamique
Ctrl+MODIF --> Zoom dynamique
Ctrl+SELECT --> Retour vue d'origine
|
