Dessin > Conversion > Conversion 2D<->3D (1310)
|
Les entités 2D, isolées ou sous forme de pièce, peuvent être dissociées de leur plan de travail porteur et plongées dans le 3D.
Le système leur adjoint un attribut avec les paramètres du plan.
Il devient alors possible de déplacer l'entité avec un curseur 3D.
Dans le cas des textes, il existe trois options différentes de conversion en 3D.
Un pièce est convertie en 3D en invoquant la fonction

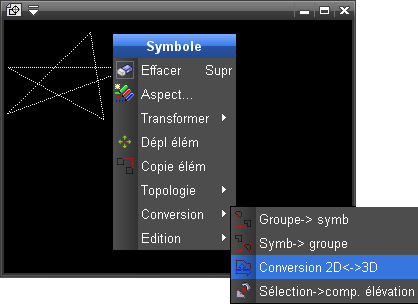

Conversion 2D<->3D dans son menu contextuel.
|
|
L'en-tête du menu contextuel affiche dès lors « Symbole [3D] ».
|

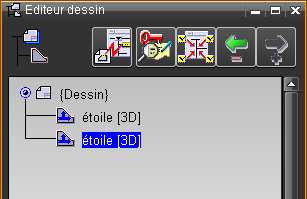

Et l'Editeur dessin ajoute aussi « [3D] » au nom de la pièce.
|

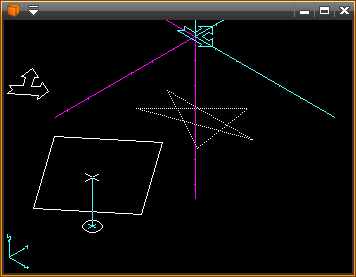

Copie élém de cette pièce affiche un curseur 3D.
|

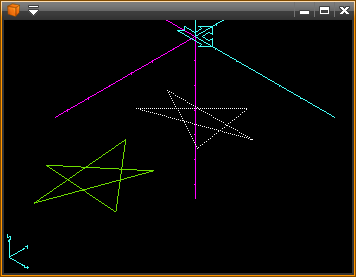

Résultat de la copie.
|
La même fonction, appliquée une nouvelle fois à une telle entité, lui redonne son caractère initial 2D.
Si aucun plan 2D ne coïncide avec son plan (enregistré dans ses attributs), un nouveau plan de travail est créé.
Textes

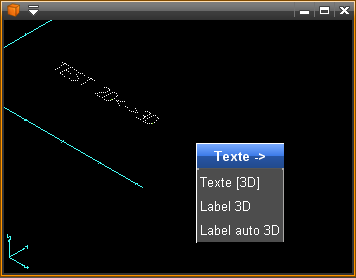

Pour un texte, le système propose trois options, dont la première agit exactement comme pour les autres entités 2D (comme expliqué ci-dessus).
|

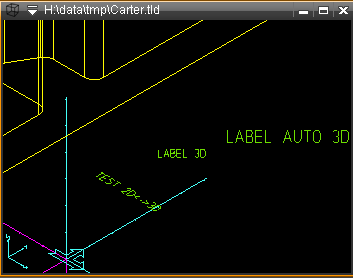

Les « Labels » sont des textes qui sont positionnés dans l'espace, et toujours affichés selon la projection de la fenêtre courante. Ils sont toujours face à l'utilisateur.
De plus, la taille des « Labels auto » est fixe (en pixels de l'écran), ces textes sont toujours lisibles.
|
|
|
|
Attention, les textes sont visibles seulement avec l'affichage Fil de fer.
|
|
