Le plan de travail définit l'origine et l'orientation des vues 2D, c'est le support de la construction 2D qui permet la création d'objets 3D.
La construction 2D peut se faire en dessinant dans une fenêtre 3D ou dans une fenêtre 2D.

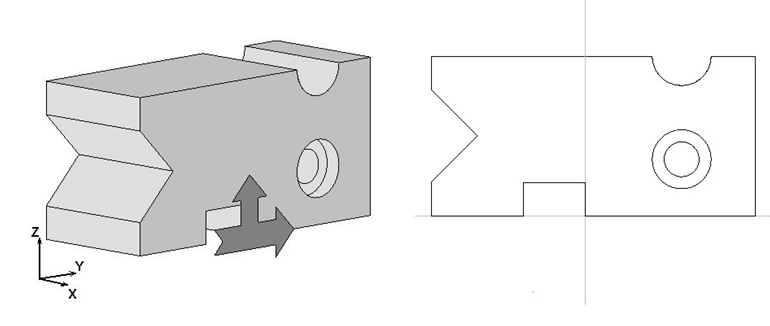

La fenêtre 2D est la représentation en plan de la position du plan de travail.
La position du plan de travail est également la référence relative des coordonnées X, Y et Z.
A l'aide de la touche du clavier [HOME] il est possible, par exemple, de positionner un objet au centre du plan de travail.
|
Attention, il ne peut pas y avoir deux plans de travail coplanaires dans TellWatch.
Un nouveau plan posé sur un plan existant, mais avec une autre origine ou orientation, remplace le plan initial (les entités 2D sont déplacées).
|
Repère absolu, plans de base, nouveaux plans
Le dessin 3D est construit dans un « repère absolu », aux coordonnées « X », « Y » et « Z ».
Ces axes X, Y et Z sont représentés dans chaque fenêtre 3D par le « Repère 3D » et par les « Axes 3D ».
Le plan de travail est un repère relatif aux coordonnées absolues. Il est représenté dans les fenêtre 3D par un symbole appelé « Repère 2D ».
Par défaut, c'est le plan XY.
Les plans de base XY, YZ et ZX sont définis par défaut au démarrage du système.
Leurs origines ou orientation peuvent varier, seule la normale (la direction des Z) est fixée.
Quand un nouveau plan de travail est fixé, le système contrôle s'il est bien distinct de tous les plans existants.
Si un plan pré-existant à la même normale (la direction des Z), alors le système repositionne le plan existant et ne crée pas de nouveau plan.
Si des entités 2D se trouvaient sur ce plan, leurs positions et orientations sont modifiées pour refléter la nouvelle définition de leur plan porteur.
Les coordonnées d'un point ou d'une entité 3D dans l'espace sont exprimées soit relativement au plan de travail courant, soit relativement au repère absolu.
Les coordonnées des entités 2D sont toujours exprimées dans leur plan porteur.
Les mesures 3D sont exprimées par défaut selon le « repère absolu », la fonction Repère mesures permet de choisir des les exprimer selon le plan de travail.
Représentation
Plan de travail normal
Dans les fenêtres 3D, le plan de travail est représenté avec ce symbole (axe des X et axe des Y) :
|
|
|
Plan de travail normal, selon la vue
Lorsque la vue 3D de la fenêtre est orthogonale au plan de travail courant, le symbole est modifié :
Voir aussi vue Ortho plan de travail .
|
|
|
Plan lié
Lorsque le plan est porteur d'attributs qui permettent de le recalculer en fonction de la position des entités et des faces des objets du dessin, il est dit « lié » :
Voir Plan lié HOB .
|
|
|
Sélection du plan de travail
L'activation de la fonction de positionnement interactif Plan de travail (1093) se fait en cliquant avec SELECT de la souris sur le repère du plan de travail visible dans une fenêtre 3D, ou par le menu "Outil / Plan de travail" de l'application Volumique ou de l'application Tuyau.
Cette fonction particulière réunit la plupart des fonctionnalités décrites ci-dessous.
Le triplet de fonctions Plan de travail (1093), Déplace plan (835) et Oriente plan (2304) peut répondre rapidement à la plupart des besoins.

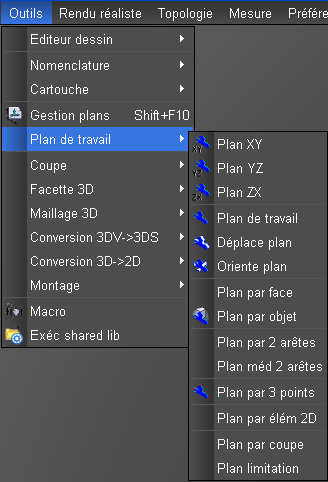

Les fonctions de positionnement spécifiques sont disponibles sous le menu "Volumique : Outil / Plan de travail".
|
Gestion plans (1451) : Fenêtre avec la liste des plans fixes et temporaires.
Plan XY (832): Permet de positionner le plan de travail sur le plan absolu XY.
Plan YZ (833): Permet de positionner le plan de travail sur le plan absolu YZ.
Plan ZX (834): Permet de positionner le plan de travail sur le plan absolu ZX.
Plan de travail (1093): Permet de positioner le plan de travail de manière interactive.
Déplace plan (835): Permet de déplacer le plan de travail tout en conservant son orientation.
Oriente plan (2304): Permet d'orienter le plan de travail tout en conservant son origine.
Plan par face (831): Permet de déplacer le plan de travail sur une face plane d'un objet 3D
Plan par objet (904): Permet de positionner le plan de travail selon l'orientation du repère d'un objet ou maillage 3D .
Plan par 2 arêtes (830): Permet de positionner le plan de travail selon 2 arêtes.
Plan méd 2 arêtes (905): Permet de positionner le plan de travail médian à deux arêtes.
Plan par 3 points (841): Permet de déplacer le plan de travail par rapport à 3 points ou sommets.
Plan par élém 2D (840): Permet de positionner le plan de travail par rapport à des éléments 2D précédemment créés.
Plan par coupe (906): Permet de positionner le plan de travail sur le plan de coupe .
Plan limitation (867): Permet de positionner le plan de travail de manière identique au plan d'une limitation .
|
Plan lié
Les plans de travail peuvent être construits de manière a être « liés » aux entités du dessin sur lesquels ils ont été créés.
Voir Plan lié HOB.
|
