Outils > Entrées/sorties > Fenêtre mises en plan (2195)
|
La fenêtre mises en plan est une fenêtre d'Éditeur de Dessin. On y retrouve les diverses formes de mises en plan, les groupements de mises en plan, ainsi que les feuilles, les zones vue, zones vue multiples, détails de zones vue et les pièces inclues.
Cette même fenêtre gère également les pièces du dessin, voir Fenêtre pièces (645).
Un clic (ENTER) sur le bouton de la première ligne  permet de passer de l'une à l'autre.

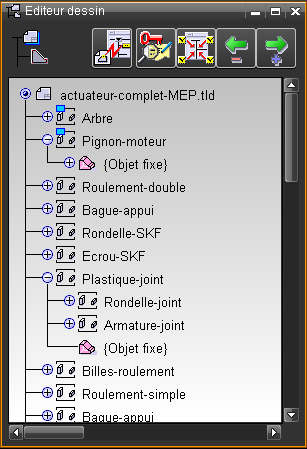

Éditeur en mode Éditeur de pièces
|

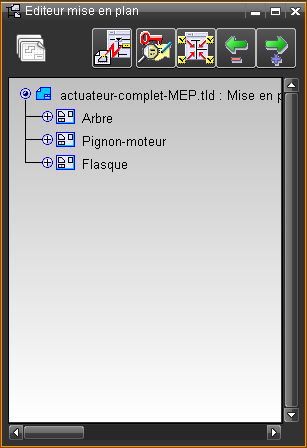

Éditeur en mode Mise en plan
|
Options d'affichage
|
Par défaut et pour simplifier, seules les mises en plan et leurs groupements sont affichés.
Quand une mise en plan est éditée, l'arbre de ses feuilles et zones vue est ouvert.

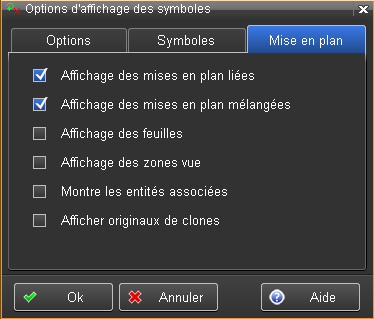

L'onglet "Mise en plan" des options d'affichage de la fenêtre pièces permettent d'afficher les feuilles et les zones vue même quand la mise en plan n'est pas en mode édition.
|
|
