Mise en plan

Cette fonctionnalité permet, à partir du dessin courant, de créer une mise en plan respectant la normalisation de l’entreprise.

Les mises en plan sont intégrées au fichier courant, et donc aussi sauvées avec le dessin courant.

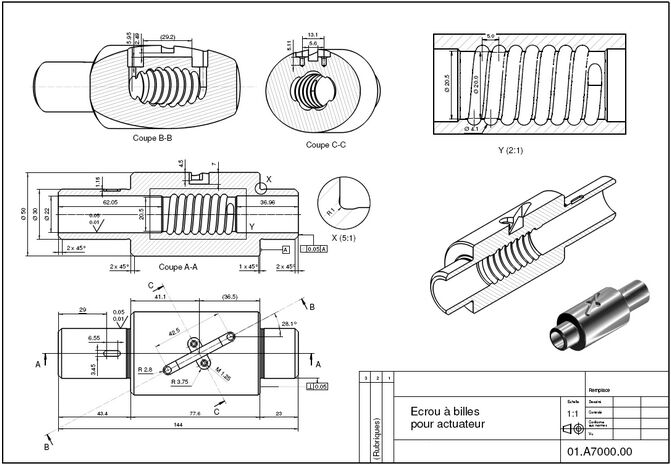

Plusieurs mises en plan peuvent être générées pour permettre de représenter, dans diverses feuilles, chacune des pièces du dessin isolément ou groupées (plan d'ensemble, plans de détail, assemblages). Les mises en plan sont visibles dans la fenêtre mise en plan.

1.	Une ou plusieurs « feuilles », avec leurs « cartouches » (voir Etape 4 de l'assistant). Les feuilles définissent les zones rectangulaires qui seront imprimées (tout ce qui se trouve hors des feuilles ne sera pas imprimé).

2.	Une ou plusieurs « zones vue » (voir Etape 3 de l'assistant). Ce sont aussi des pièces, qui imitent des fenêtres dans lesquelles sont affichées des vues du dessin courant, 2D ou 3D selon le contexte.

L'« habillage » des zones vue.
Il est constitué de la cotation, des lignes de coupe, des remplissages, ou de toute autre entité 2D plaquée sur la vue du dessin courant. Ces entités sont plongées dans les zones vue : le système permet de les placer directement depuis la mise en plan (édition furtive des zones vue). Dans certains cas, il peut être utile d'éditer une zone vue de manière permanente.

4.	L'« habillage » de la mise en plan elle-même. Il est aussi constitué d'entités 2D, mais hors des zones vues. Des fonctions permettent de faire basculer ces entités dedans / dehors une zone vue.

Le tout est dans un espace 2D, comme la surface d'un bureau, où feuilles, zones vue et habillage peuvent être disposés et déplacés librement.
L'emploi de l'assistant de création de mise en plan permet de générer une configuration initiale optimale, qui peut ensuite être modifiée et complétée.

•	Mise en plan de dessin 3D, générées à l'aide de l'assistant de création de Mise en plan

o	Mise en plan liée à un objet ou une pièce du dessin 3D courant, aussi nommée « Mise en plan de détail ».

o	Mise en plan mélangée, ou « assemblage », avec un choix d'objets et/ou de pièces du dessin 3D courant.

o	Mise en plan d'ensemble, avec la totalité des entités 3D du dessin courant (voir Etape 2 de l'assistant).

Un assistant de création de mise en plan (14) est utilisé pour générer les mises en plan par étapes, il varie selon le type de mise en plan choisie.

Les mises en plan peuvent être imprimées à l'aide de l'outil de gestion d'impression de document par paquet.
Cet outil fait automatiquement la liste des mises en plan et des feuilles, pour chaque dessin.
L'impression est configurée feuille par feuille. Les zones vue et l'habillage placé hors de toute feuille n'est donc pas imprimé.

Les représentations 2D des objets 3D sont des projections des objets 3D dans des « zones vue ». Ces zones vues composent la mise en plan et peuvent être traitées indépendamment par exemple pour le type d’affichage ou l’échelle de représentation.

Les objets 3D ainsi mis en plan, peuvent subir des modifications et verront leur mise en plan mise à jour automatiquement.

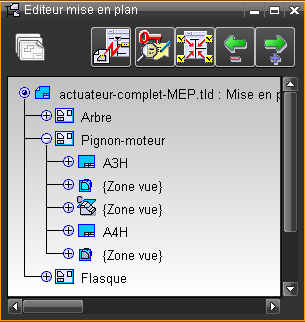

Un code de représentation des icones dans la fenêtre pièces permet de visualiser les divers types de mise en plan et si un objet est associé à une mise en plan.
