Mesure mise en plan

Mesure mise en plan (version 2016)

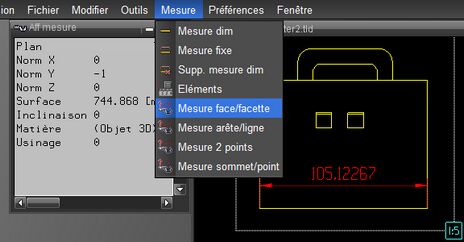

Le menu « Mesure » en mode mise en plan propose une sélection de fonctions s'appliquant au 2D de la mise en plan (cartouche et autres), à l'habillage 2D des Zones vue , ainsi qu'aux entités 3D visibles dans les zones vue ou dans les éventuelles fenêtres 3D hors mise en plan.

Habillage MEP

Habillage Zones vue

3D des Zones vue

Fenêtres 3D (hors MEP)

•	Mesure dim , Mesure fixe , Supp. mesure dim

oui

—

•	Mesure éléments

oui

analogue à
Mesure objet

—

•	Mesure face/facette

—

oui

•	Mesure arête/ligne

—

oui

•	Mesure 2 points

—

oui

•	Mesure sommet/point

—

oui

Mesure dim et Mesure fixe

Les Mesures fixes sont conservées dans les Zones vue même si on quitte temporairement l'édition de la mise en plan.

Mesure éléments

La fonction Mesure éléments agit dans les Zones vue sur le 2D et le 3D :

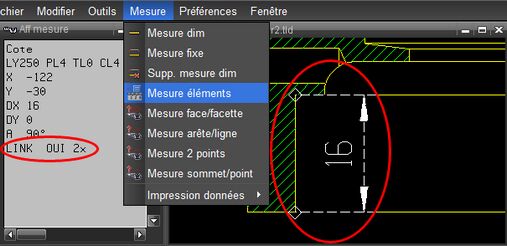

•	sur les entités d'habillage, elle indique si l'entité est liés à une entité 3D du dessin : « LINK OUI »

•	sur les objets, elle agit comme la fonction Mesure objet

•	sur les Zones vue (clic sur le contour de clipping ou dans le vide de la vue), autre informations : échelle, affichage, vue coupée.

Le système indique aussi s'il existe un lien sur une ligne de coupe : « LINK OUI ».

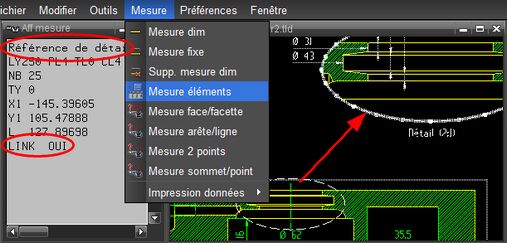

•	sur un détail de zone vue ou le contour de référence d'un détail, le système indique l'existence du lien (« LINK OUI ») et met en évidence dans le dessin à la fois le détail et la référence.

Mesure arête/ligne

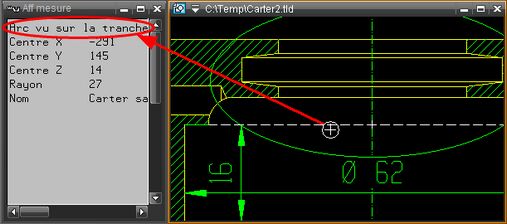

Mesure arête/ligne indique si le contour apparent est une droite ou un cercle (et donne dans ce cas le rayon et les coordonnées du centre).

Mesure 2 points

Mesure 2 points s'applique aussi entre des points 3D sélectionnés dans des Zones vue distinctes.
