Les options de conversion STEP/SAT sont accessibles depuis Préférences->Graphique

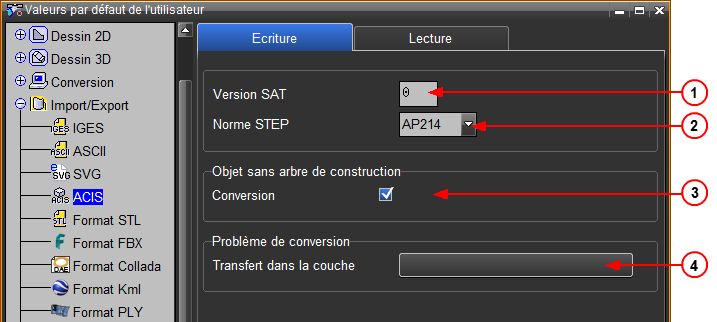

Options d'écriture
| 1. | Choix de la version SAT pour l'export au format SAT
La valeur doit être comprise entre 1 et 26. La valeur 0 équivaut à la version du modeler ACIS intégré (actuellement 26). La valeur 6 est préconisée pour les logiciels SolidWorks et Inventor. |
| 2. | Choix de la norme STEP pour l'export au format STEP
AP203 ou AP214. |
| 4. | Couche pour mettre les objets qui posent un problème dans l'écriture au format STEP ou SAT. Ceci permet d'identifier ces objets. |

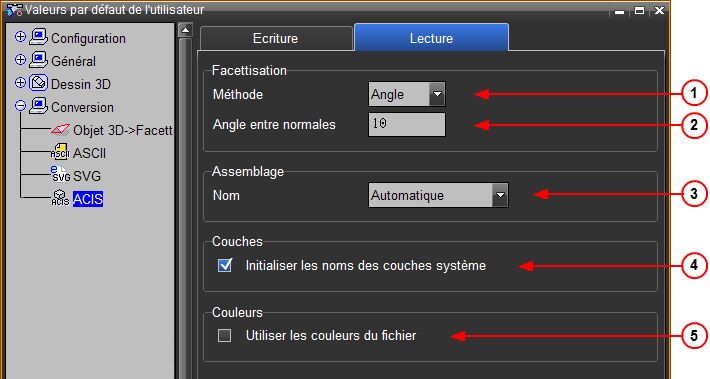

Options de lecture
Les objets lus sont facettés pour l'affichage. Les paramètres suivants contrôlent cette facettisation.
| 1. | Méthode de facettisation

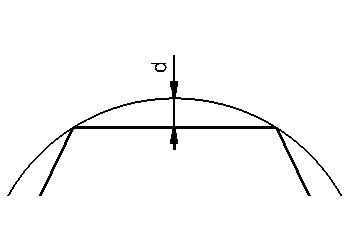

- Flèche : facettisation en spécifiant une distance maximum entre une facette et la vraie surface. Cette distance doit être entrée au point 2.

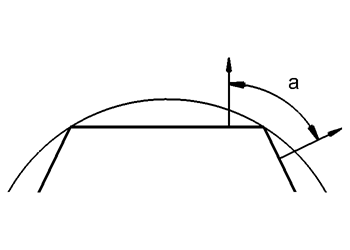

- Angle : facettisation en spécifiant un angle maximal entre les normales de deux facettes adjacentes. Cette facettisation est indépendante de la taille de l'objet. L'angle maximal doit être entré au point 2.
 |
| 2. | Si la méthode de facettisation choisie est Flèche : distance maximum dans l'unité courante entre une facette et la vraie surface.
Si la méthode de facettisation choisie est Angle : angle maximal en degrés entre les normales de deux facettes adjacentes. |
| 3. | Lors de la lecture d'un fichier STEP contenant des informations sur les noms des objets et des assemblages d'objets, les objets lus peuvent être nommés.
Suivant le logiciel qui a créé le fichier STEP, ces informations sont différentes.
Cette option permet de choisir l'information à utiliser pour le nom d'un objet ou d'un assemblage d'objets.
- Automatique : le nom utilisé est choisi en fonction de la source logicielle du fichier
- Nom instance : nom issu de l'instance
- Nom réf. instance : nom issu de la référence de l'instance |
| 4. | Lorsque des informations sur le nom de la couche d'un objet est disponible, ces informations sont utilisées pour nommer les couches dans TellWatch et ranger les objets lus dans ces couches.
Si l'option est activée, les noms des couches sont ré-initialisées en mode 'Lire tout' avant la lecture, cad que les couches se retrouvent sans nom; après la lecture du fichier, seuls les noms des couches des objets lus resteront.
Si l'option n'est pas activée ou le fichier n'est pas lu en mode 'Lire tout', les objets lus sont rangés dans les couches existantes si leurs noms de couche correspondent, dans le cas contraire, des nouvelles couches seront ajoutées. |
| 5. | Si l'option est activée, les couleurs des objets lus seront respectées par addition s'il y a besoin de couleurs aux couleurs existantes du système.
Si l'option n'est pas activée, pour chaque objet, la couleur du système la plus proche de celle de l'objet sera choisie.
|
|
