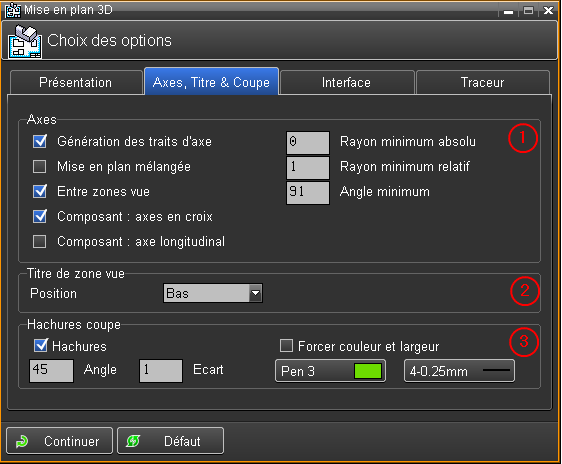

Options : Axes,Titre & Coupe

Les options définies dans cet onglets seront reprises dans les zones vues créées par l'assistant. Ce sont des options de départ.

Elles peuvent être modifiées séparément pour chaque zone vue, par la suite, en mode édition de la mise en plan.

Certaines options resteront cachées jusqu'à la création dans la mise en plan d'une nouvelle zone vue, par exemple sur une ligne de coupe. Les paramètres de la nouvelle zone vue seront hérités de la zone vue de départ.

1- Axes

1.1 Axes de surfaces de révolution

Génération des traits d’axe : création automatique des axes sur les surfaces de révolution, par défaut seulement pour les mises en plan liées .

Mise en plan mélangée : création automatique des axes sur les surfaces de révolution aussi lors de la génération des zones vue de mises en plan mélangées (ou "assemblages") ou de la mise en plan d'ensemble (totalité des entités 3D du dessin courant).
Si ce drapeau est OFF, les axes sont générés seulement pour les mises en plan liées .

Rayon minimum absolu : Fixe un rayon minimum absolu pour la création des axes.

Rayon minimum relatif : Fixe un rayon minimum pour la création des axes, relativement à la valeur de la taille des cotes. Dans cet exemple, ce rayon minimum serait identique à la taille des cotes.

Angle minimum : Fixe un angle d'ouverture minimum pour la création des axes. Un cylindre entier couvre 360°, mais certains arrondis ont un angle d'ouverture faible pour lesquels ont décide de ne pas créer les axes. Par défaut, cette valeur est à 91°.

1.2 Plis des zones vue multiples

Entre zones vue : Création automatique des axes entre zones vue d'une zone vue multiple (ligne de coupe brisée).

1.3 Composants

Si le drapeau Génération des traits d’axe est ON :

Composant : axes en croix : création automatique des axes en croix des composants

Composant : axe longitidinal : création automatique des axes longitudinaux des composants

2- Titre de zone vue

Permet de définir la position du titre généré automatiquement lors de la création d'une zone vue à partir d'une ligne de coupe.

3-Hachures coupe

Permet de gérer la représentation des hachures dans les zones vue coupées.

Le premier drapeau "Hachures" permet d'afficher ou non les hachures dans les zones vue créées.
Si ce drapeau est "On", alors les valeurs d'angle et d'écart données sont utilisées, à la place des valeurs par défaut pour les hachures dans les préférences utilisateurs.

Remarques : si un objet est porteur d'une matière (fonctions 892-893) avec définition d'un motif, c'est ce motif qui sera affiché (et non les hachures définies dans la zone vue) ; finalement, si un motif de coupe (fonction 1196) est associé directement à l'objet, il a la priorité sur toutes les autres options mentionnées ici.

Le second drapeau "Forcer couleur et largeur" permet de remplacer les valeurs par défaut par celles données ici.


Le bouton "Défaut"

Il ré-initialise les valeurs des paramètres pour l'onglet courant du choix des options.
