Mise en plan mélangée

Une mise en plan dite « mélangée » est une mise en plan de plusieurs éléments du dessin.
Elle peut contenir des pièces, des composants ou des sous-assemblages.
Ce n'est ni un « plan d'ensemble » avec toutes les entités du dessin, ni un « plan de détail » lié à une seule entité ou pièce.

Dans l'éditeur de pièce, si un élément appartient à une mise en plan mélangée, l'icone associé est :

Dans l'édition de mise en plan, l'icone est le suivant :

Création

Pour créer une mise en plan mélangée, utiliser l'assistant de création mise en plan , et choisir plusieurs éléments dans le choix de pièces.

Modification

Il est possible, grâce à la fonction contextuelle Modif mise en plan , de redéfinir la liste des objets représentés.

Autres possibilités pour cacher certains éléments dans les zones vue

Il est également possible de désélectionner certains éléments pour chaque zone vue séparément.

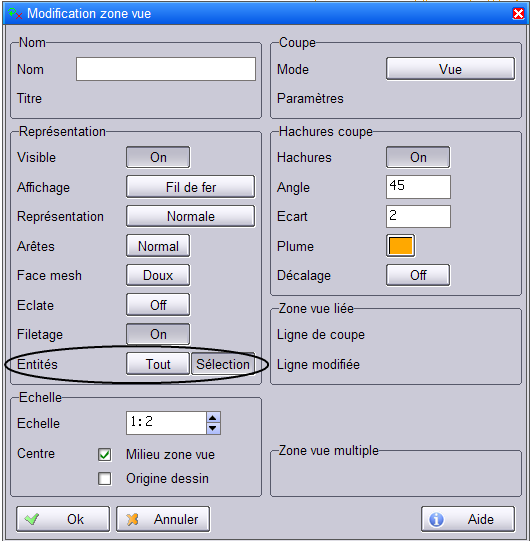

Dans l'édition des modifications d'une zone vue, il est possible de choisir les entités de la mise en plan à afficher dans la zone vue.

Pour cacher un élément dans toute la mise en plan, il est aussi possible de placer cet élément dans une couche désactivée.
