Ressort fictif

AiM Services
Previous pageReturn to chapter overviewNext page

Possibilité d’ajouter un ressort fictif dans une chaîne cinématique auquel est associé une rigidité. Ce type de définition cinématique permet de simuler un ressort spiral calculé de manière analytique et donc sans avoir besoin de faire de maillage au préalable.

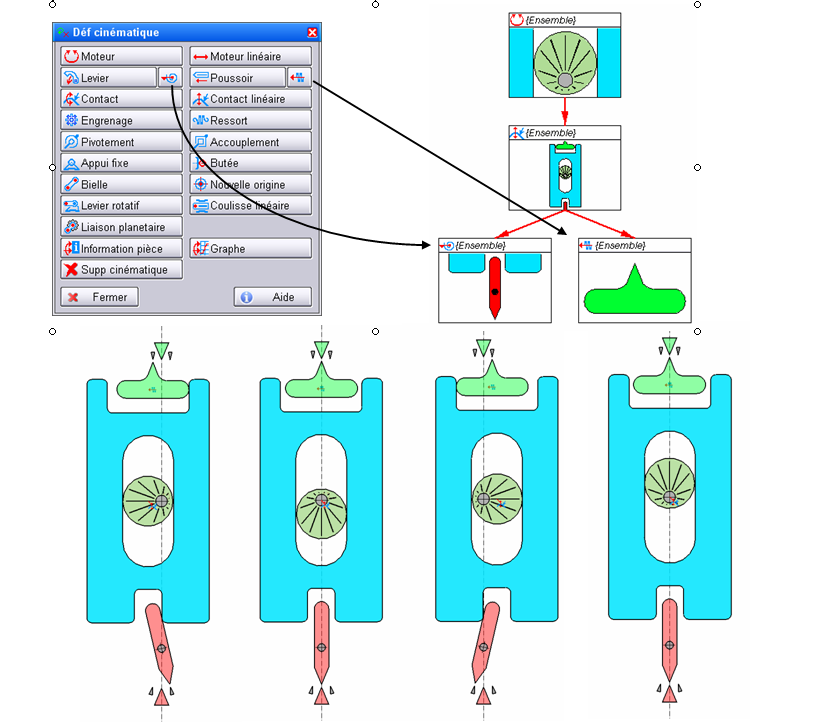

La came tourne et les 2 leviers vert et rouge sont entraînés.

Les 2 leviers reprennent leurs positions initiales.

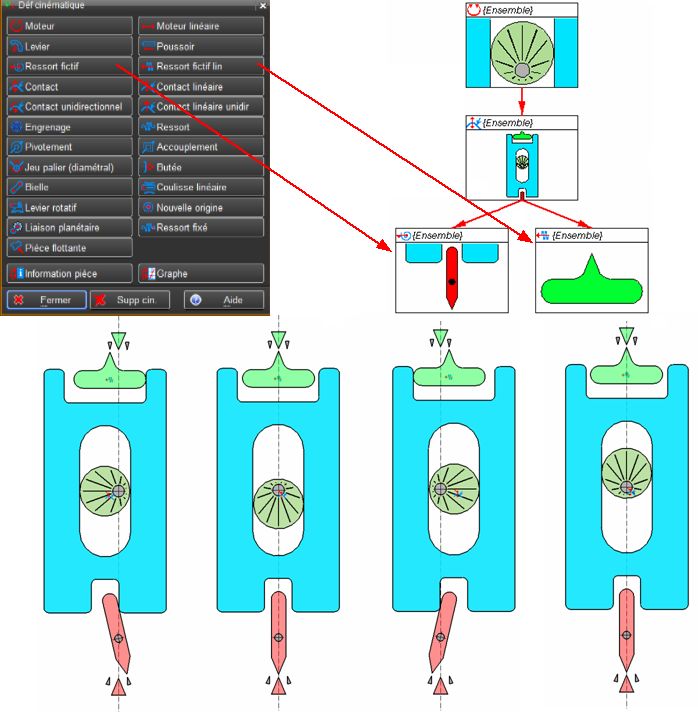

La came tourne et les 2 leviers vert et rouge sont entraînés.

Les 2 leviers reprennent leurs positions initiales.

Lors de la définition de la liaison cinématique, la rigidité doit être déterminée.

La force est exprimée en Newton et le signe # indique la valeur de déplacement.

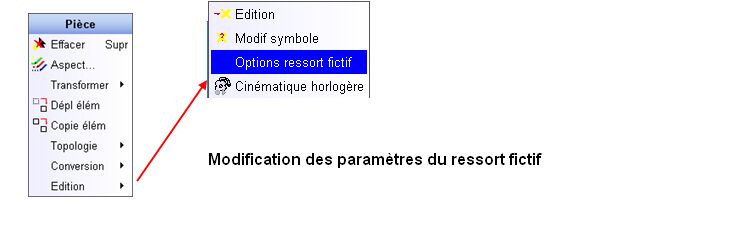

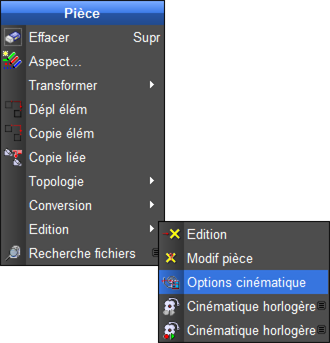

Sur les pièces ayant la fonction cinématique « ressort fictif linéaire » ou « ressort fictif rotatif », les valeurs des paramètres peuvent être modifiées au travers du menu contextuel.

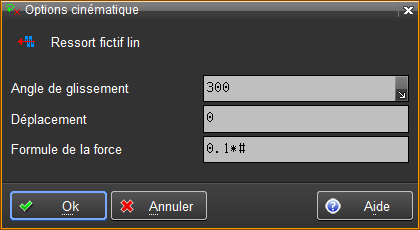

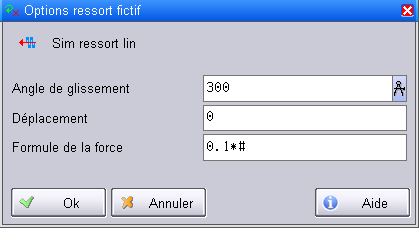

Paramètres des pièces cinématique de type « ressort fictif linéaire »

L’angle de glissement correspond à la direction de déplacement de la pièce. Cette valeur peut être mesurée sur une entité dans la fenêtre de dessin en cliquant sur l’icône « compas ».

Le déplacement permet d’entrer une valeur de déplacement de la pièce par rapport à sa position initiale.

La valeur [0.1] de la formule de la force correspond à la rigidité en Newton que l’on donne à la pièce et le [#] correspond à la valeur de déplacement de la pièce.

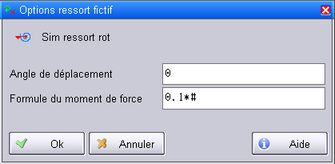

Paramètres des pièces cinématique de type « ressort fictif rotatif »

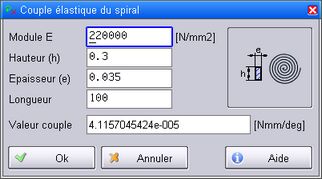

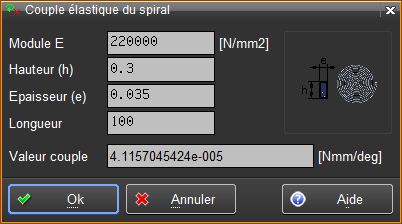

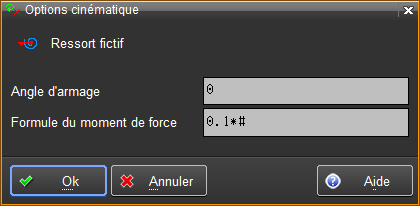

L’angle de déplacement est exprimé en degré. En cliquant avec la touche MODIF de la souris sur la formule du moment de force, la formule du « Spiral » peut être utilisée.
