Couche
Couche |
|
|

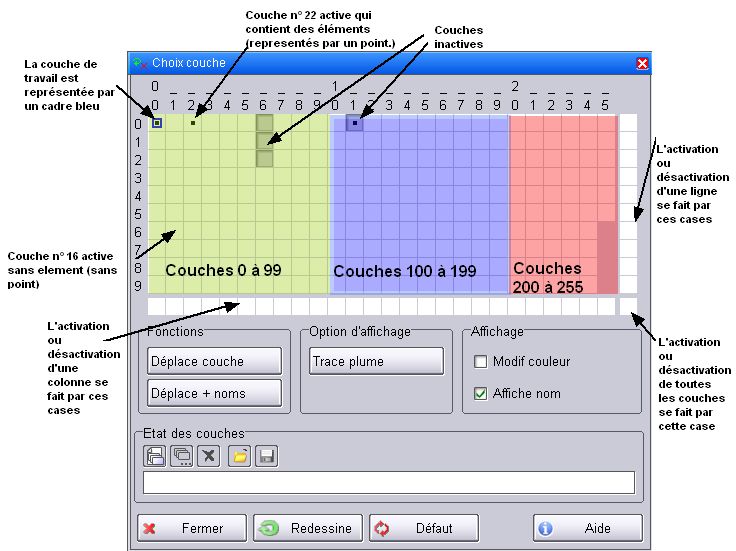

Pour gérer l'état des couches il faut utiliser la fonction Choix couche(20), ou cliquer sur l'icone suivant dans la zone 8 du Desktop.
Un total de 256 couches sont disponibles. Les différentes couches sont représentées par des cases qui peuvent être enfoncées (désactivées) ou non (activées). Pour activer ou désactiver une couche il suffit de cliquer sur celle-ci.
La couche de travail La couche de travail est définie comme étant celle dans laquelle on dessine les éléments. Cette couche ne peut pas être désactivée, mais peut être déplacée. Pour déplacer la couche de travail, il suffit de cliquer dessus puis de la positionner sur une autre couche.
Cette fonction permet de déplacer une ou plusieurs couches vers une autre couche.
Nom des couches(668) Cette fonction permet d’attribuer un nom à une couches.
Visualisation des couches Avec SELECT sur la couche, une fenêtre de visualisation apparaît et contient les éléments d’une couche, d’une ligne ou d’une colonne de couches.
Cette fonction permet de lire ou d’ajouter un dessin au dessin courant en replaçant toutes les couches du dessin importé dans la couche de travail.
La fonction "Sauver couche" sous "Fichier". Cette fonction permet de sauvegarder les couches actives du dessin courant dans un fichier.
Options Affichage Voici les différentes possibilités d'affichage des couches :
Cette option permet d’afficher à l’écran tous les éléments de dessin en fonction de leur attribut de "Plume".(configuration par défaut)
Cette option permet d’afficher les éléments selon la couleur attribuée à leur couche.
Trace couleur Cette option permet d’afficher à l’écran tous les éléments de dessin en fonction de leur attribut de "Couleur".
Trace couche Off Cette fonction permet d’afficher en sous-brillance tous les éléments de dessin se trouvant dans les couches inactives. Cela permet d 'imprimer sur le papier ces éléments dans la largeur la plus fine possible du traceur. Les éléments dans ces couches peuvent servir de référence pour toutes actions. |
