CHOIX COUCHE
CHOIX COUCHE |
|
Pour gérer l'état des couches il faut utiliser la fonction Choix couche(20), ou cliquer sur l'icone suivant dans la zone 8 du Desktop.
L'icône Un total de 260 couches sont disponibles directement dans le tableau et la liste accepte un maximum de 32000 couches. Si le nombre de 260 couches est suffisant, il est conseillé de ne travailler qu'avec le tableau des couches qui est d'un usage beaucoup plus simple et rapide que la liste des couches qui a principalement été implémentée pour des raisons de compatibilité lors de la lecture de fichiers dans divers formats. Tableau des couches Les différentes couches sont représentées par des cases qui peuvent être enfoncées (désactivées) ou non (activées). Pour activer ou désactiver une couche il suffit de cliquer sur celle-ci.
La couche de travail La couche de travail est définie comme étant celle dans laquelle on dessine les éléments. Cette couche ne peut pas être désactivée, mais peut être déplacée. Pour déplacer la couche de travail, il suffit de cliquer dessus puis de la positionner sur une autre couche.
Cette fonction permet de déplacer une ou plusieurs couches vers une autre couche.
Nom des couches(668) Cette fonction permet d’attribuer un nom à une couches.
Visualisation des couches Avec SELECT sur la couche, une fenêtre de visualisation apparaît et contient les éléments d’une couche, d’une ligne ou d’une colonne de couches.
Cette fonction permet de lire ou d’ajouter un dessin au dessin courant en replaçant toutes les couches du dessin importé dans la couche de travail.
La fonction "Sauver couche" sous "Fichier". Cette fonction permet de sauvegarder les couches actives du dessin courant dans un fichier.
Options Affichage Voici les différentes possibilités d'affichage des couches :
Trace couleur Cette option permet d’afficher à l’écran tous les éléments de dessin en fonction de leur attribut de "Couleur". Trace largeur Si l'option couleurs par largeur est activée, cette option permet d’afficher à l’écran tous les éléments de dessin en fonction de leur attribut couleur associée à la largeur. Cette option permet d’afficher les éléments selon la couleur attribuée à leur couche. Trace couche Off Cette fonction permet d’afficher en sous-brillance tous les éléments de dessin se trouvant dans les couches inactives. Trace imprimante Cette fonction permet d’afficher tous les éléments de dessin sur un fond blanc en utilisant les couleurs traceur. Ce mode permet de visualiser les sorties sur traceur, dans une image bitmap ou dans un fichier au format PDF.
Onglet Liste
L'onglet liste permet d'afficher les couches sous forme de liste. Cet affichage est important lorsque le nombre de couches du dessin est plus grand que 260, qui est la limite du tableau des couches. La liste autorise un maximum de 32000 couches.
Onglet Filtre

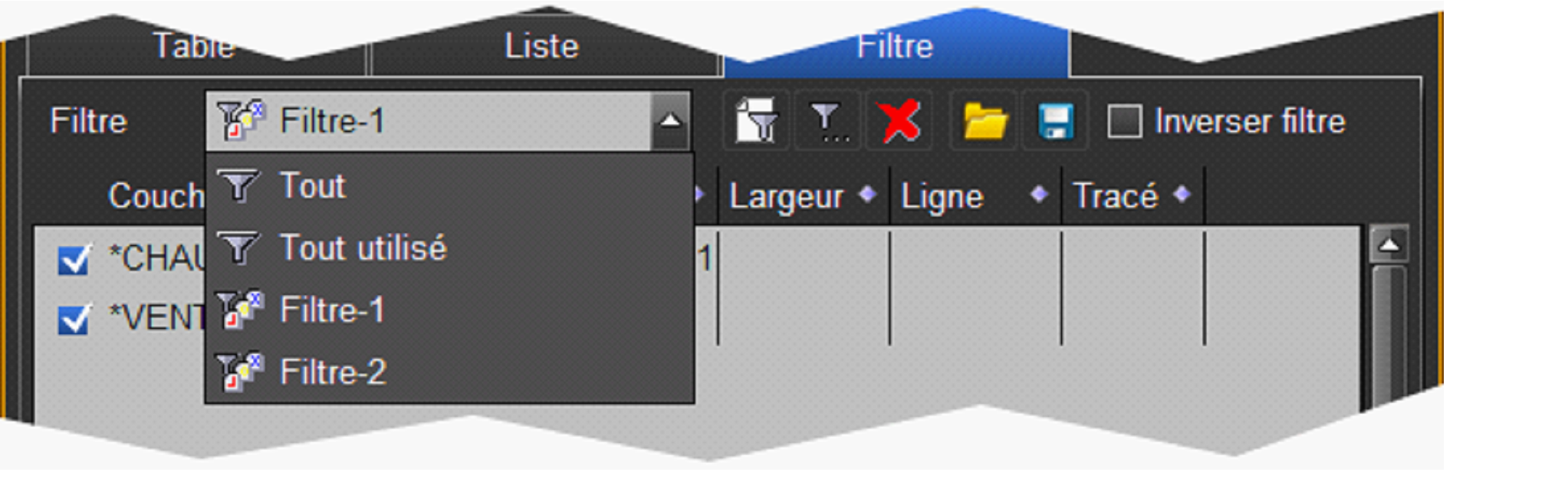

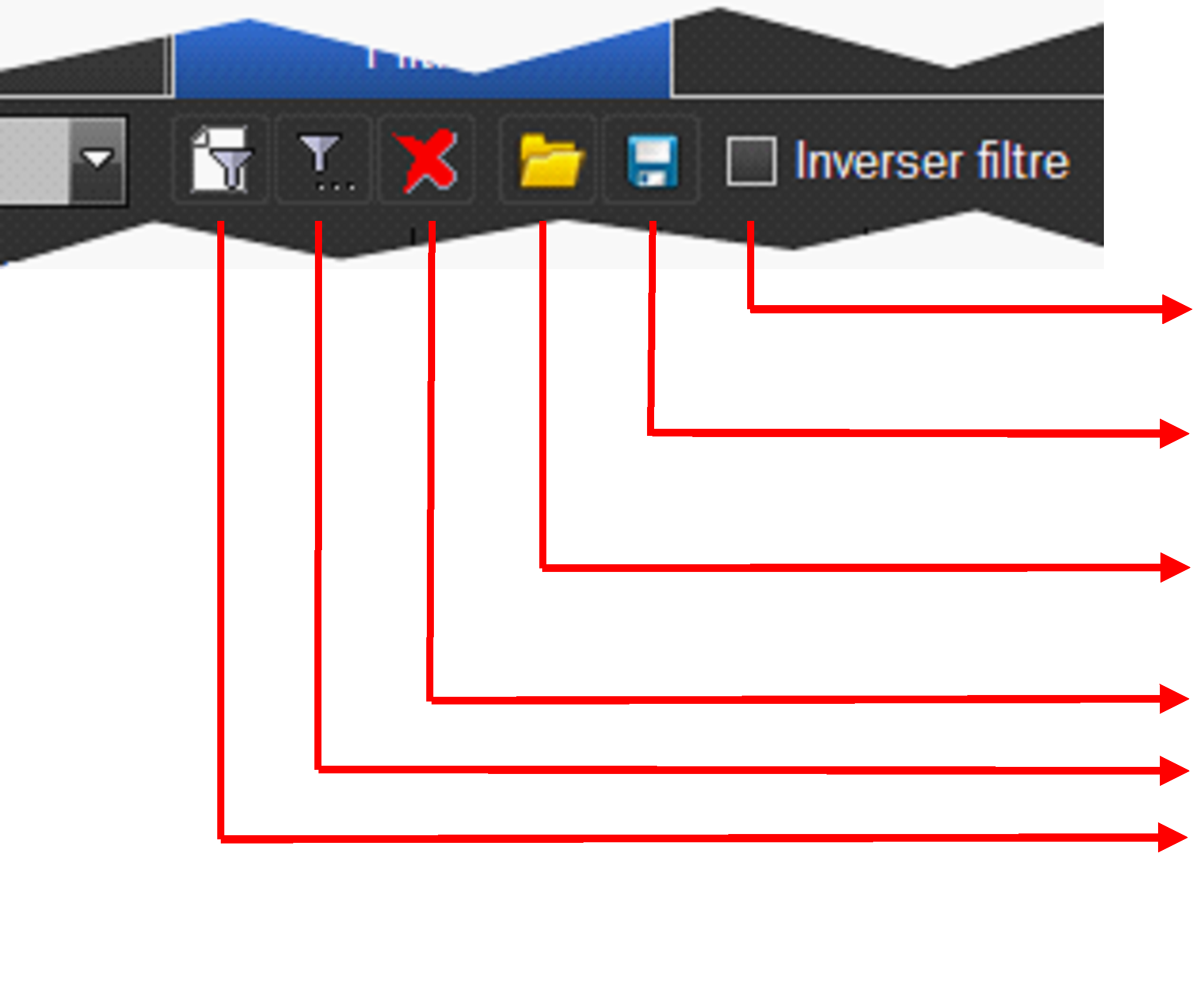

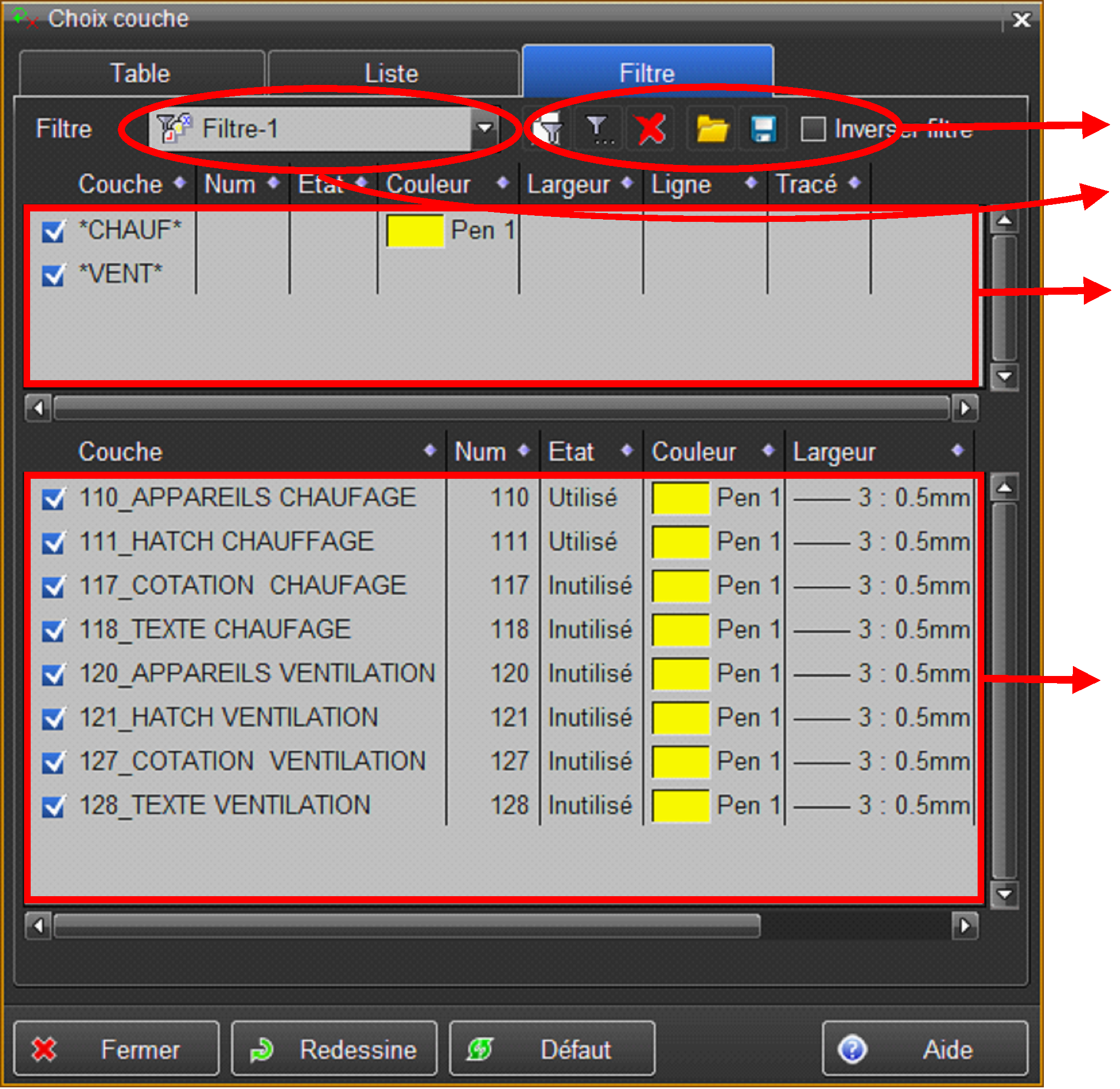

L'onglet filtre permet de filtrer la liste des couches. Ce filtre multi sélection permet de choisir les couches affichées par leur nom, leur numéro, leur couleur, leur état, leur type de ligne et leur largeur. Le ou les filtres restent associés au dessin si la fonction ‘Enregistrer/sauver filtres des couches’ est activée depuis les paramètres par défaut de l’utilisateur.

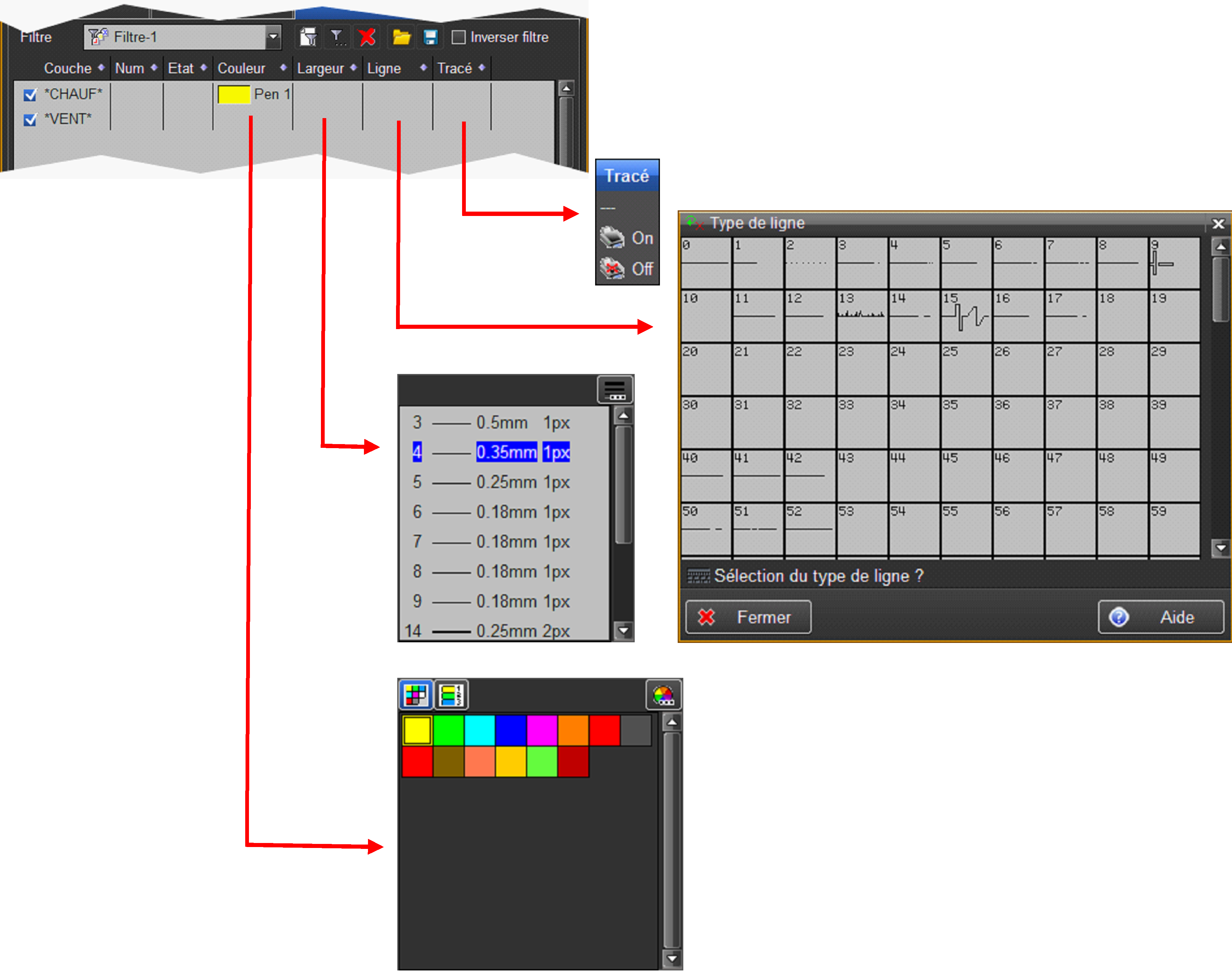

La colonne ‘Couche’ permet d’entrer un filtre sur le nom des couches. La sélection est identique aux filtres sur les noms de fichiers. Le caractère ? remplace un caractère, le caractère * remplace une chaîne de caractères et les caractères [] permettent de définir une liste de caractères. Le filtre ne tient pas compte des minuscules et majuscules.

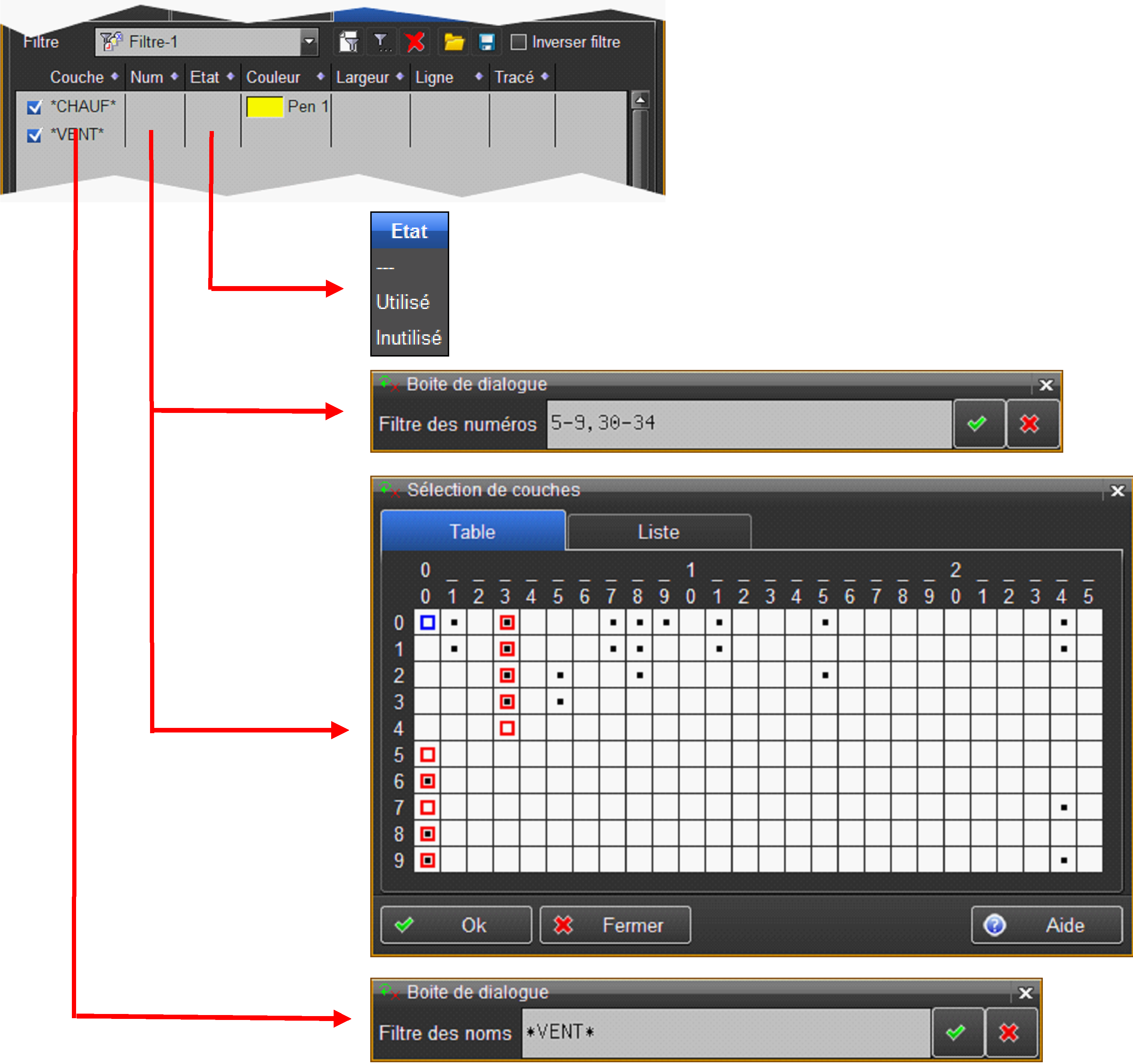

La colonne ‘Num’ permet de définir des couches ou des listes de couches par leur numéro. Si l’on modifie la colonne avec la touché ‘Modif’ de la souris le panneau des couches est affiché pour simplifier la sélection numérique des couches. Lors de l’entrée normale, les numéros de couches doivent être séparés par une virgule et une liste par le caractère moins (par exemple, la couche 2 et les couches de 5 à 12 sont définies par : 2,5-12).
La colonne ‘Etat’ permet de sélectionner les couches utilisées ou inutilisées.
La colonne ‘Couleur’ permet de sélectionner toutes les couches ayant la couleur choisie associée.
La colonne ‘Largeur’ permet de sélectionner toutes les couches ayant la largeur choisie associée.
La colonne ‘Ligne’ permet de sélectionner toutes les couches ayant le type de ligne choisie associé.
La colonne ‘Tracé’ permet de sélectionner toutes les couches ayant le mode de sortie du traceur choisis.
|
