Pièce de révolution

Dessin > Création > Pièce de révolution (220)

Permet de générer une pièce de révolution dans le dessin en 2D ou 3D.

Généralités

On entend par pièce de révolution un objet obtenu par tournage. Cette fonction permet de générer une pièce de révolution par entrée ou modification d'une table de valeurs (diamètres, rayons, longueurs, angles).

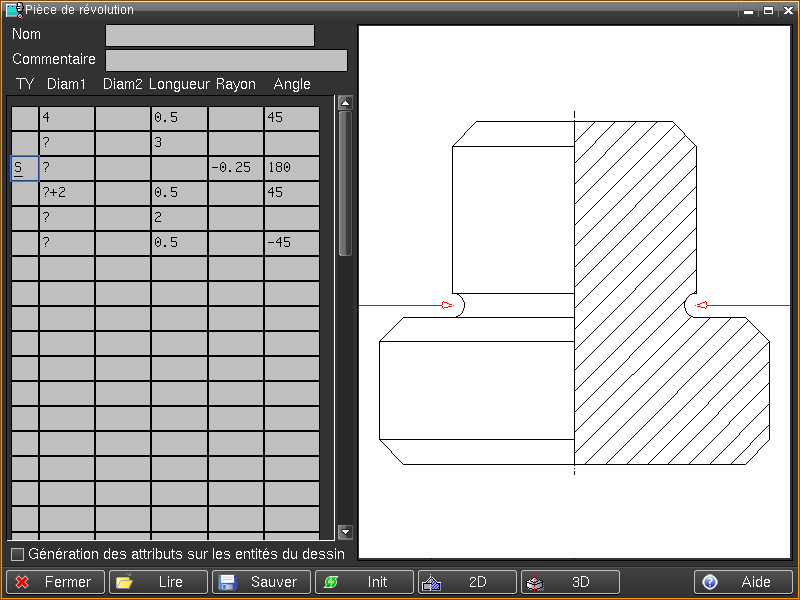

Le dessin de la pièce est affiché dans une fenêtre à coté de la fenêtre Forme au fur et à mesure de la saisie des dimensions. Une flèche indique sur le dessin la position à laquelle correspond la ligne courante de la table.
La pièce de révolution peut ensuite être dessinée en 2D ou en 3D selon les paramètres choisis avec Init (type de vue, plume, hachures, représentation, ...).
Une fois la pièce ou le dessin générés, ceux-ci peuvent être modifiés ou traités comme n'importe quelle autre entité.

Colonnes de la table

Type de tangence des arcs.


	S: sécant au diamètre (par défaut 180°).
	T: tangent au diamètre (par défaut 90°).

Diam1

Diamètre de départ.
Le caractère "?" peut être utilisé pour reprendre la valeur du diamètre et peut également être utilisé dans une formule (par ex.: (?+2)/3).

Diam2

Diamètre d'arrivée.
Si aucune valeur n'est entrée, alors Diam2 = Diam1.

Longueur

Longueur entre les deux diamètres.
Si la valeur entrée est positive, le diamètre 2 est représenté à droite du diamètre 1. Si la valeur entrée est négative, le diamètre 2 est représenté à gauche du diamètre 1. La valeur peut être précédée de la lettre A (absolue, valeur depuis l'origine de la pièce) ou de la lettre R (relative, valeur depuis l'entité précédente) qui est choisie par défaut si rien n'est spécifié.

Rayon

Rayon de l'arrondi.
Une valeur positive crée un rayon concave alors qu'une valeur négative crée un rayon convexe. Pour créer un partie arrondie dont le rayon dépasse la longueur, faire précéder la valeur par la lettre "G".

Angle

Choix de l'angle pour la création d'un cône ou d'un chanfrein, ou de l'angle de jonction entre une partie droite et un rayon.
REMARQUE: En plus du Diam1, deux des trois paramètres Diam2, Longueur, Angle suffisent à la création d'une partie conique.

Option

Si le flag 'Génération des attributs sur les entités du dessin' est activé, tous les paramètre de la pièce de révolution sont enregistrés avec le dessin généré. Cette option permet de modifier la pièce de révolution générée dans le dessin.

Fonctions

Fermer	Sortie de la fonction pièce de révolution.
Lire	Lecture de la table dont le nom est affiché dans la zone "Nom de la table".
Sauver	Sauvegarde de la table sous le nom affiché dans la zone "Nom de la table".

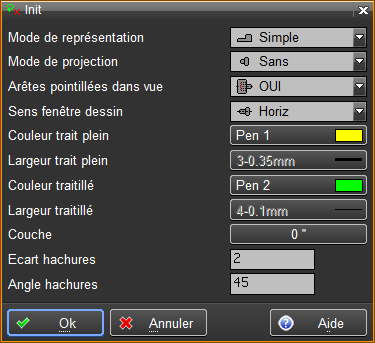

Init	Appel du tableau permettant de choisir les paramètres de représentation du dessin (vue, projection, sens, plumes, hachures).

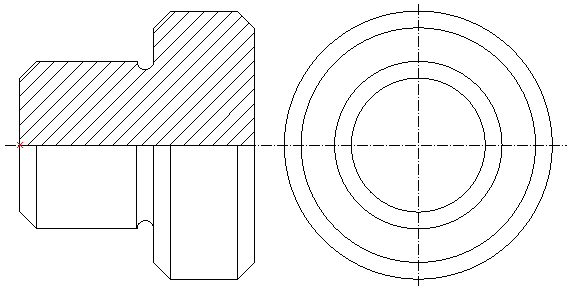

2D	Génération dans le dessin de la pièce en 2D.

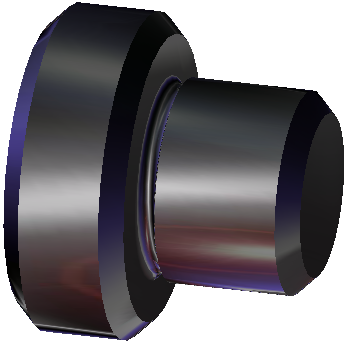

3D	Génération dans le dessin en objet 3D.
Aide	Affichage de la page d'aide du manuel.
