SYMBOLE DE SURFACE

Dessin > Création > Symbole de surface (694)

Cette fonction permet de créer une nouvelle entité symbole de surface.

Le symbole est orienté automatiquement selon l'angle de l'élément porteur.

Cette fonction fait partie du « groupe symbole de surface » dont les valeurs initiales peuvent être initialisées en cliquant sur l'icône avec la touche MODIF de la souris.

Lors de la création d'un nouveau symbole de surface, les options générales définissant le symbole peuvent être modifiées avec le menu contextuel (en cliquant sur MODIF).

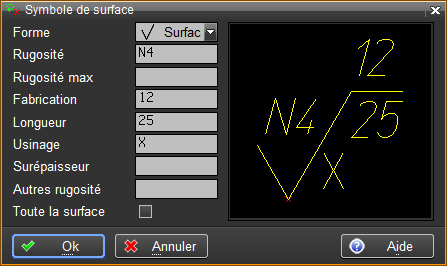

Le symbole de surface est représenté dans la partie droite de la boîte de dialogue.
En cliquant dans cette fenêtre (touche ENTER de la souris), la forme du symbole de surface est modifiée.

Options d'affichage du symbole de surface

Dans le menu contextuel, cliquer sur la ligne « Options » pour ouvrir une boîte de dialogue permettant de définir les options suivantes.

Forme

	Le symbole de base n'indique pas le mode d'usinage.
	Si un usinage par enlèvement de matière est nécessaire, ajouter un trait horizontal au symbole de base.
	Si un enlèvement de matière n'est pas autorisé, ajouter un cercle au symbole de base.

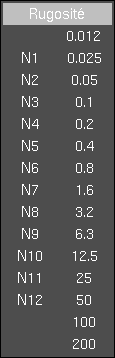

Rugosité

MODIF permet de choisir dans une liste

Rugosité max

MODIF permet de choisir dans la liste :
N12 / N11 / N10 / N9 / N8 / N7 / N6 / N5 / N4 / N3 / N2 / N1,
ou
200 / 100 / 50 / 25 / 12.5 / 6.3 / 3.2 / 1.6 / 0.8 / 0.4 / 0.2 / 0.1 / .05 / .025, en [cm]

Fabrication

Longueur

Indiquer une valeur numérique

Usinage

MODIF permet de choisir le symboles indiquant la direction des stries d'usinage dans une liste

Surépaisseur

Autres rugosités

Toute la surface

Mise en plan

Le fonctionnement en mode Mise en plan est le même. Voir l'habillage des zones vue.
