SAUVER OBJET MODULE
SAUVER OBJET MODULE |
|
Permet de sauvegarder un objet 3D du dessin courant dans un fichier externe et de créer un lien de type module.

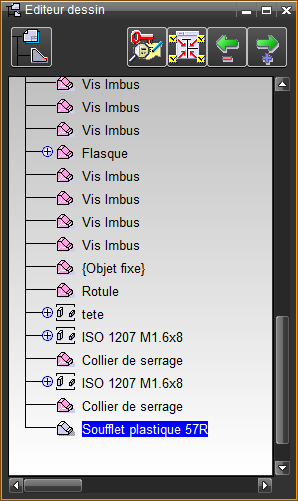

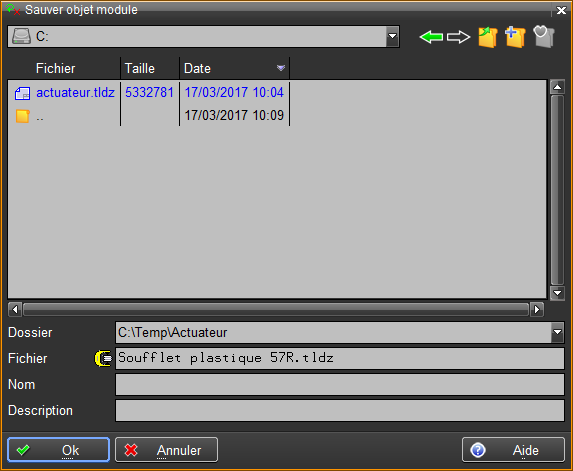

Appeler la fonction "Sauver objet module" (1024) , sélectionner un objet 3D. Un fenêtre de sauvegarde de la pièce en fichier externe apparaît pour déterminer le chemin de sauvegarde de ce module.

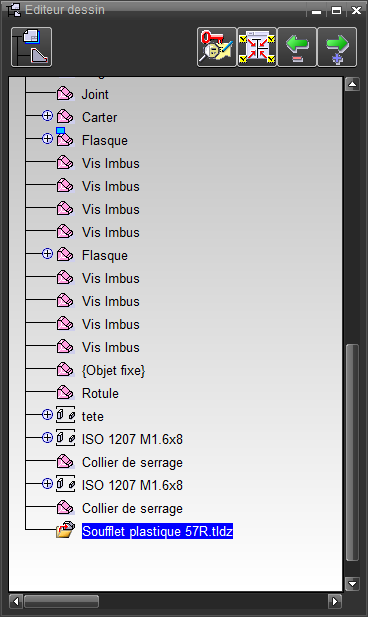

La pièce devient donc un module dans le dessin courant.
En modifiant le fichier de base du module 3D dans une autre session, le dessin courant contenant un lien vers ce fichier module se mettra à jour avec les nouvelles modifications.
Cas spécifiques avec mise en plan associée Il faut différencier les cas suivants lors de la sauvegarde en module si l'objet a une mise en plan de détail associée. •Objet isolé avec mise en plan associée
L'objet est sauvé comme objet module avec sa mise en plan associée, la mise en plan est supprimée du dessin courant. •Objet appartenant à une pièce
La pièce reste dans le dessin, l' objet est sauvé comme objet module, sa mise en plan liée est supprimée du dessin courant.
•Objet avec des clones non liés
Le nouveau module est retiré de la liste de clones.
Remarque : le clone de référence est affiché avec un point rouge dans la Fenêtre pièces, si dans les Options d'affichage des symboles, onglet "Mise en plan", le drapeau "Affichage originaux de clones" est ON. •Objet avec Clone lié
L'objet et les clones liés de la même famille deviennent tous des occurences du même module, avec la mise en plan dans le module.
Le système prend toujours l'objet original de la famille de clones pour créer le module.
|
