Horlogerie > Outils > Taillage fraise mère (1214)
|
Cette fonction permet de tailler le profile d'une fraise mère.

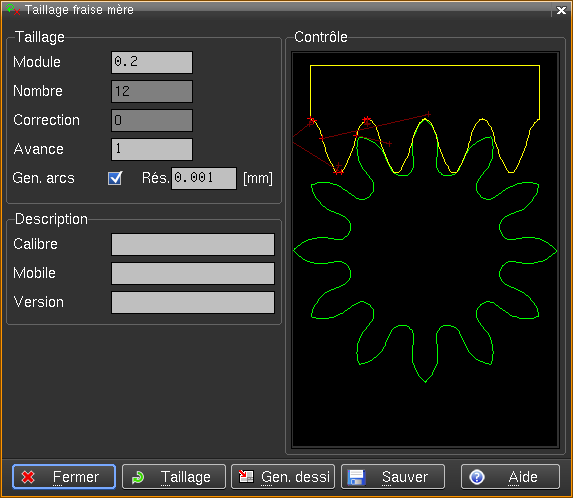

Il faut sélectionner une pièce représentant une roue existante dans la fenêtre de dessin, puis ensuite le panneau de contrôle s'affichera.
Taillage
Module : Indication du module
Nombre de dents : Indication du nombre de dents
Correction : Indication de la valeur de correction durant le taillage
Avance : Valeur de l'angle en ° indiquant l'avance à régler durant le taillage , cela influe sur la précision des arcs créer pour la fraise mère.
Gen. arcs : Flag si l'on désire générer le contour de la fraise mère avec des arcs de cercle.
Res. : Résolution de la conversion en arcs de cercle
Description
Calibre: Permet de donner un nom à la pièce taillée
Mobile: Permet de donner une description supplémentaire
Version: Permet de versionner la pièce taillée
Fonction Taillage: Cette fonction permet d'exécuter le calcul du profile de la fraise mère
Fonction Génération dessin: Cette fonction permet de générer le dessin du profile de la fraise mère avec sa description
Fonction Sauver: Cette fonction permet de sauver la fraise mère. Ce fichier doit être sauver dans le répertoire se trouvant sous ..\init\feature\taillage\.
Le profile de cette fraise mère peut ensuite être utilisé pour le taillage de nouvelles roues à l'aide de la fonction "Taillage denture" n°1213.
Remarque: L'unité de travail doit être en millimètre (Voir fonction UNITE n°314)
Dans la fenêtre de prévisualisation à l'aide des touches suivantes il est possible de déplacer la vue:
Ctrl+ENTER --> Déplacement dynamique
Ctrl+MODIF --> Zoom dynamique
Ctrl+SELECT --> Retour vue d'origine
|
