Horlogerie > Outils > Taillage came (1231)
|
Cette fonction permet de tailler une came.
Il faut sélectionner une pièce représentant la came à tailler et une autre représentant l'outil de taillage dans la fenêtre de dessin.
Les deux pièces sélectionnées sont affichées dans la zone de contrôle.
Taillage
Came R: Permet de sélectionner le brut de la came rotative
Came L: Permet de sélectionner le brut de la came linéaire et la direction de son déplacement.
Palpeur R: Permet de sélectionner le palpeur rotatif
Palpeur L: Permet de sélectionner le palpeur linéaire et la direction de son déplacement.
Avance : Avance de la came pendant le taille, en degrés pour une came rotative et en [mm] pour une came linéaire
Gen. arcs : Flag si l'on désire générer le contour de la came avec des arcs de cercle.
Res. : Résolution de la conversion en arcs de cercle
Description
Calibre: Permet de donner un nom à la pièce taillée
Mobile: Permet de donner une description supplémentaire
Version: Permet de versionner la pièce taillée

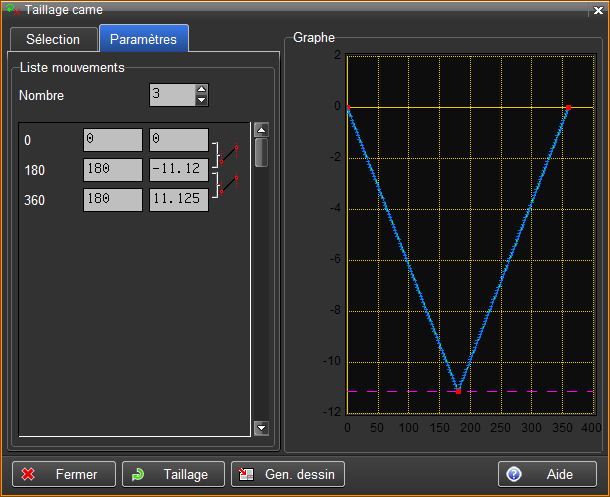

La rotation ou le déplacement du palpeur est défini sous l'onglet 'Paramètres'.
Fonctions
Taillage: Cette fonction permet d'exécuter le calcul du taillage de la came
Génération dessin: Cette fonction permet de générer la came taillée dans le dessin
Sauver: Cette fonction permet de sauver la came taillée.
Remarque: L'unité de travail doit être en millimètre (Voir fonction UNITE n°314)
Dans la fenêtre de prévisualisation à l'aide des touches suivantes il est possible de déplacer la vue:
Ctrl+ENTER --> Déplacement dynamique
Ctrl+MODIF --> Zoom dynamique
Ctrl+SELECT --> Retour vue d'origine
|
