SUPPRIME INTERIEUR 2 POINTS

AiM Services
Previous pageReturn to chapter overviewNext page

Dessin > Modification > Supp/Modif intérieur 2 pts (2373)

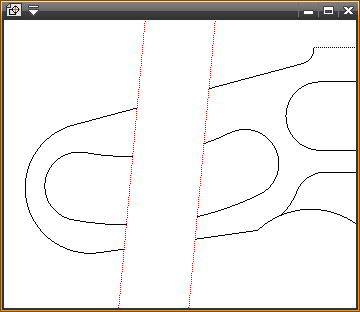

Permet de casser l'élément entre les deux points sélectionnés et de supprimer ou modifier la partie entre ces deux points.  Cette fonction s'applique sur les entités segment, arc de cercle, cercle, rectangle et courbe.

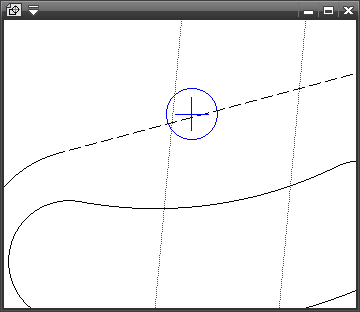

La sélection du premier points permet de sélectionner l'entité et le point de coupure. Si la sélection du premier point est sur une intersection, il est important que le curseur soit le plus proche de l'entité ou la suppression ou la modification doit être réalisée. L'entité sélectionnée est affichée temporairement en traitillés.

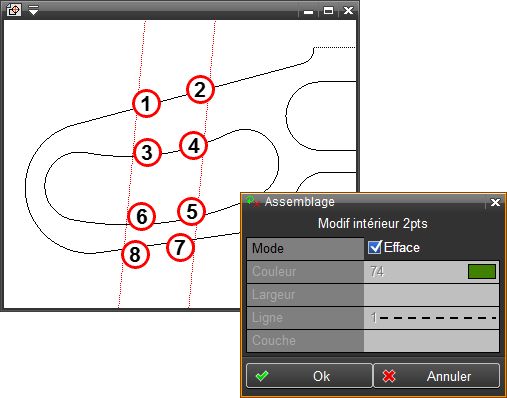

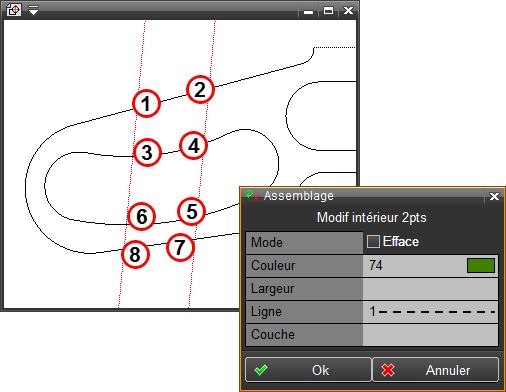

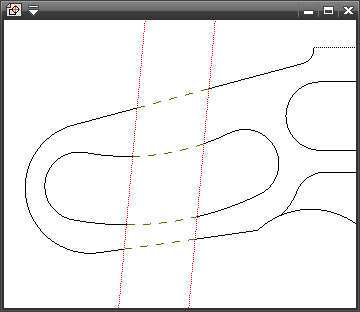

La touche Modif de la souris permet de modifier les paramètres de la fonction. Ces paramètres permettent d'activer la suppression de la partie intérieur sélectionnée ou de la modifier en donnant la couleur, la largeur, le type de ligne et la couche. Les paramètres sont ceux des fonctions d'assemblage et peuvent être modifiés dans Modif préférences et sont enregistrés dans les paramètres par défaut de l'utilisateur.
