SUPPRIME INTERIEUR

AiM Services
Previous pageReturn to chapter overviewNext page

Dessin > Modification > Supp/Modif intérieur (535)

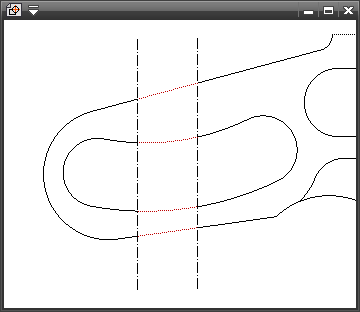

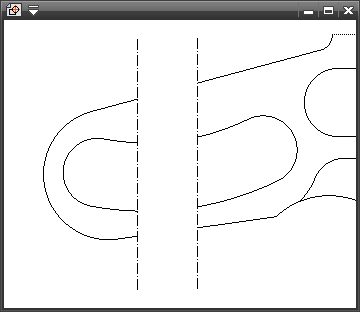

Permet de casser l'élément sélectionné aux deux intersections les plus proches et de supprimer ou modifier la partie intérieure de cet élément. Cette fonction s'applique sur les entités segment, arc de cercle, cercle, rectangle et courbe.

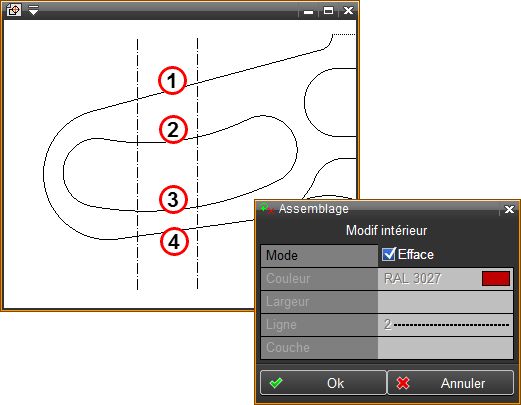

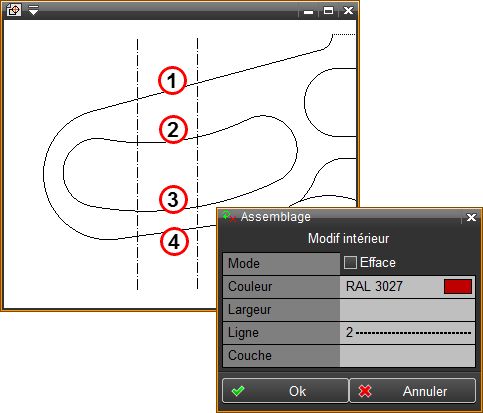

La touche Modif de la souris permet de modifier les paramètres de la fonction. Ces paramètres permettent d'activer la suppression de la partie intérieur sélectionnée ou de la modifier en donnant la couleur, la largeur, le type de ligne et la couche. Les paramètres sont ceux des fonctions d'assemblage et peuvent être modifiés dans Modif préférences et sont enregistrés dans les paramètres par défaut de l'utilisateur.
